LSTM¶

约 9218 个字 349 行代码 77 张图片预计阅读时间 50 分钟

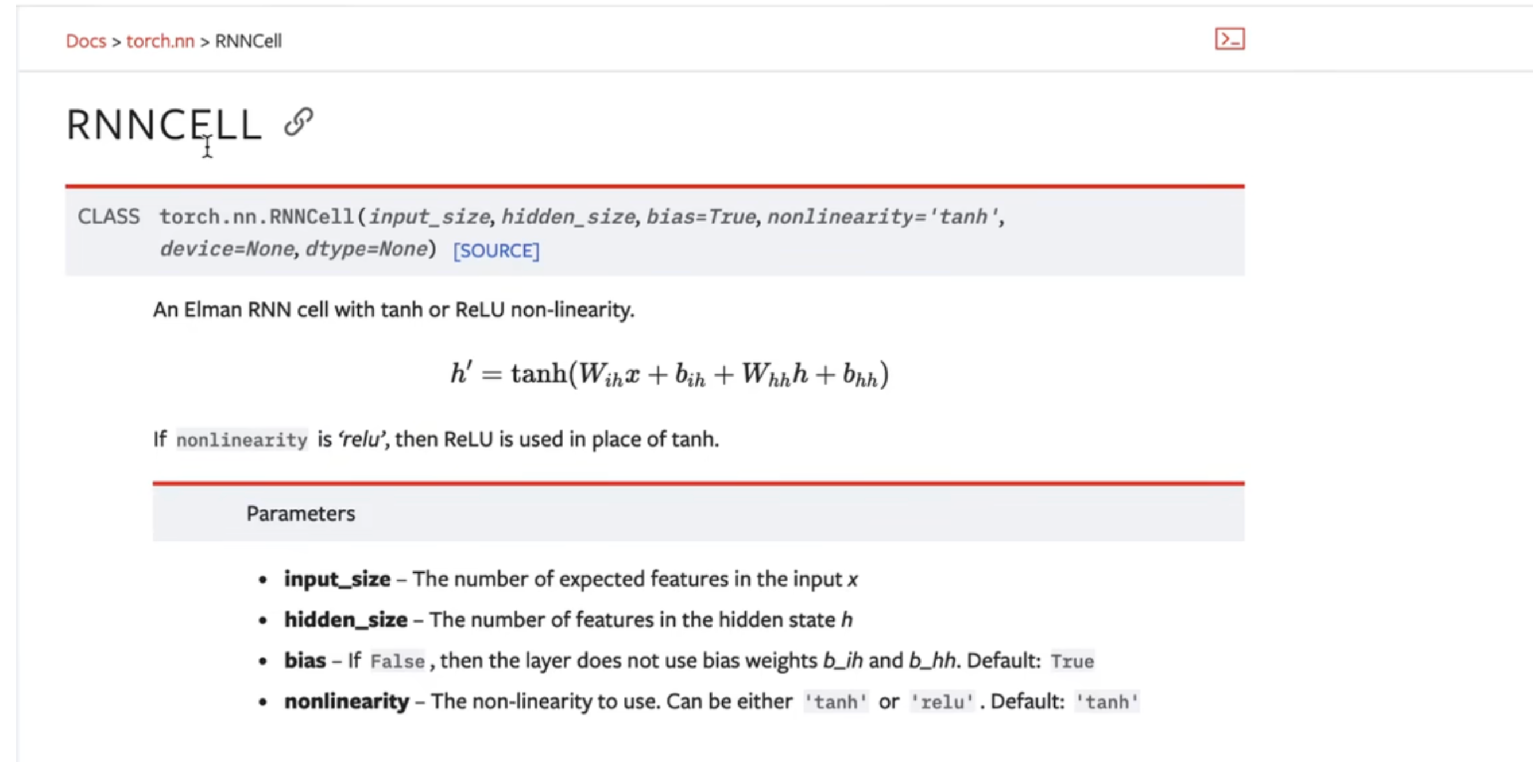

RNNCELL¶

RNNCELL，可以理解为单步的迭代

因为所有的循环神经网络都是有很多步去迭代，最终把每一步的状态取出来作为输出

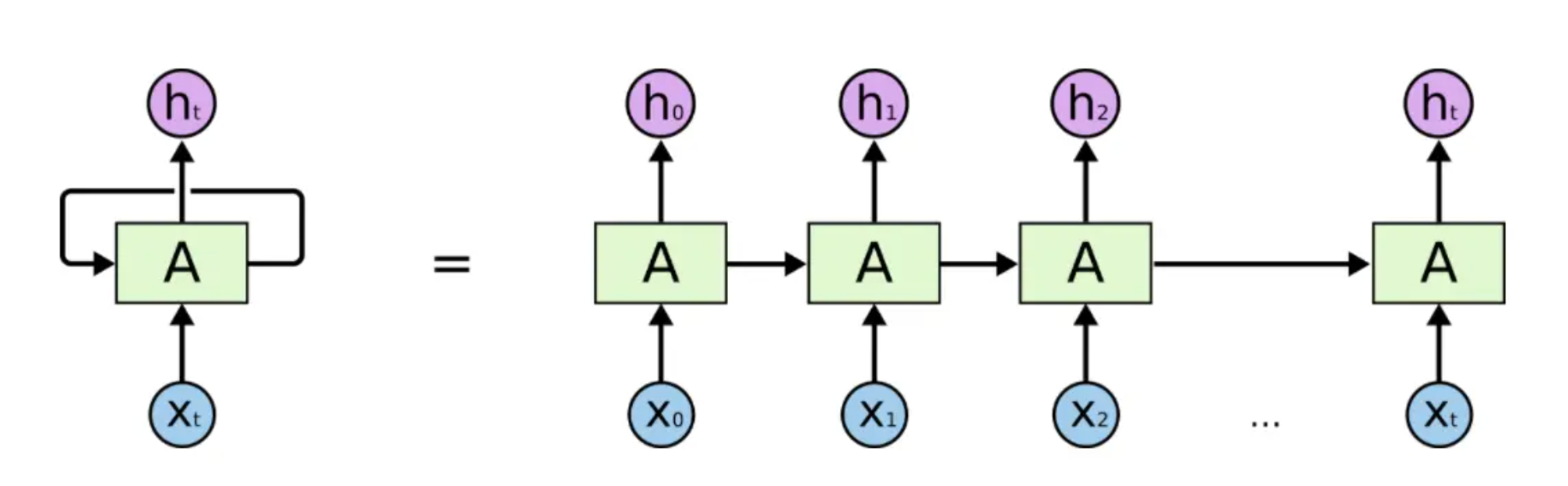

这里的RNNCELL，也就是说多个，每个时刻的计算就是一个RNNCELL，然后把多个RNNCELL 连起来，其实就构成了一个RNN，所以无论是RNN也好，还是 GRU也好，还是 LSTM也好，它们都有各自的CELL，然后每个CELL，其实就是一个单步的运算，可以理解为单个时刻的运算，下面有一个例子

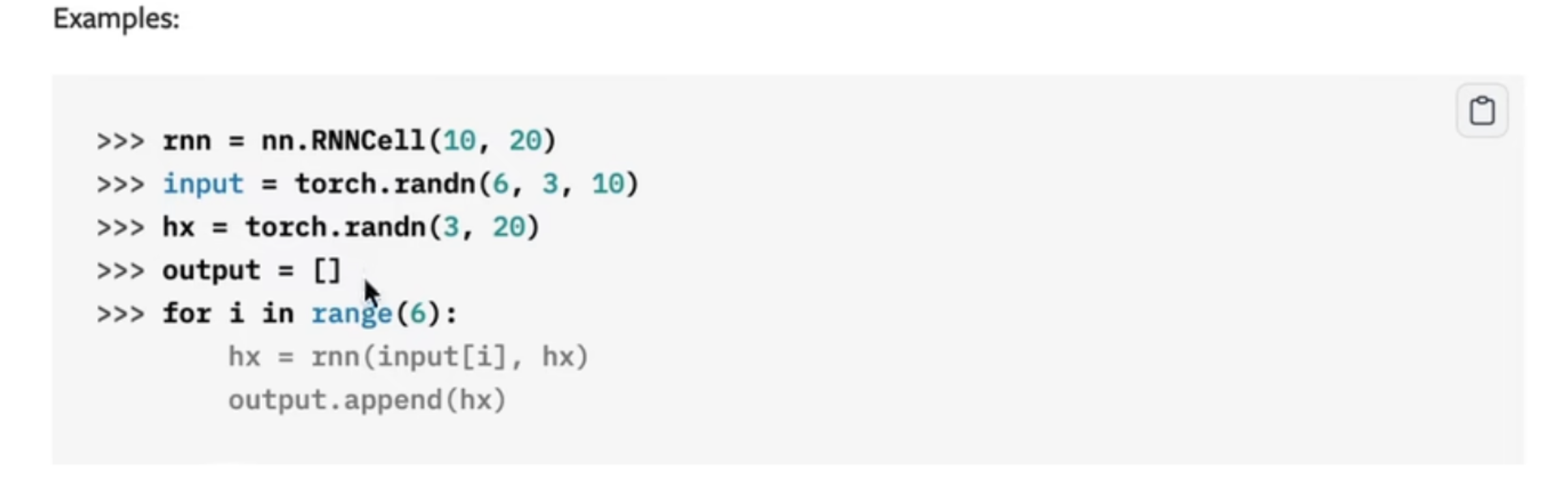

代码解释：

首先实例化 RNNCELL
RNNCELL的 input size和hidden size分别为10和20
定义 input 的训练特征，batch size是3，然后 时间长度是6，然后特征维度是10
定义初始的 hidden state[hx]
用RNNCELL做每一次迭代

所以定义一个 for循环，然后每一步调用RNNCELL实例化的操作，算出每一时刻的隐含状态 hx=rnn(input[i],hx) ，定义 $h_x$接收输出结果

RNNCELL 就是单步的计算，包括 GRUCELL 和LSTMCELL，都是单步的
RNN 就是把多个RNNCELL 连起来，所以是多步的

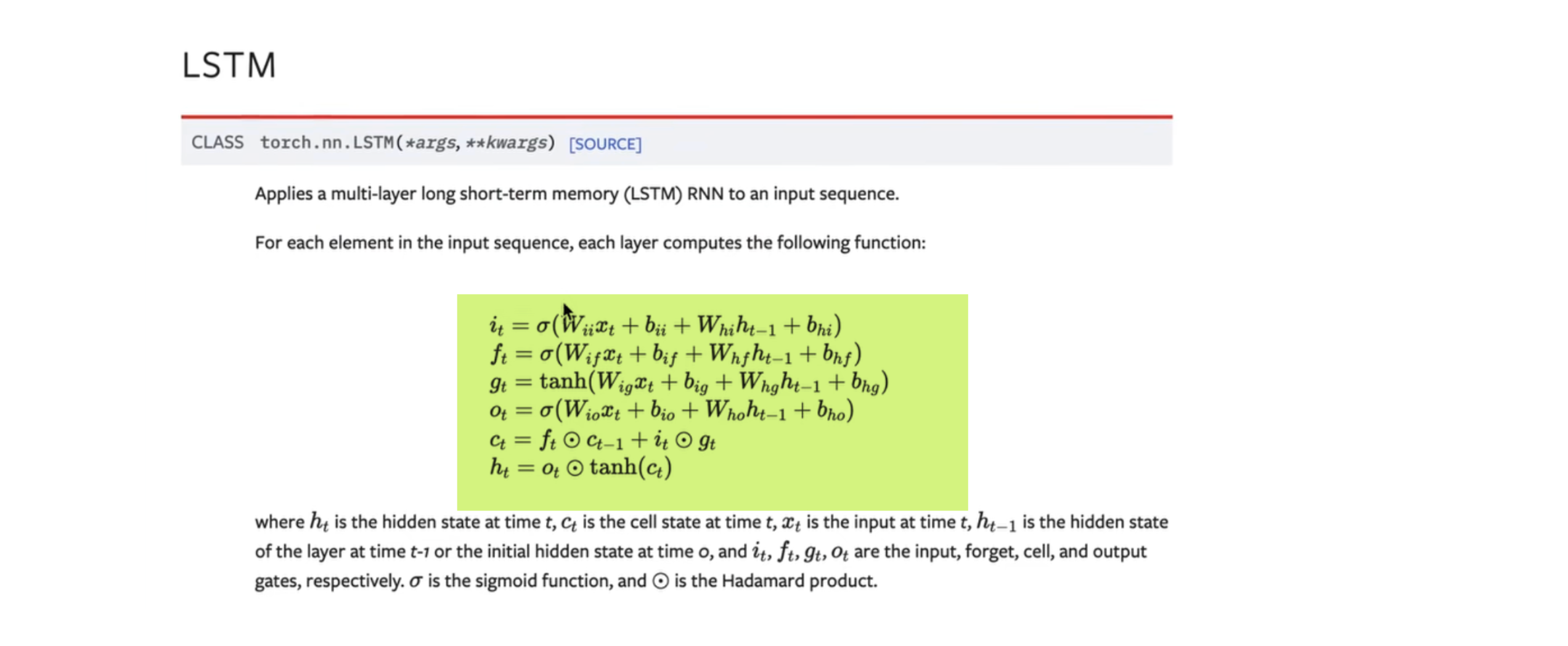

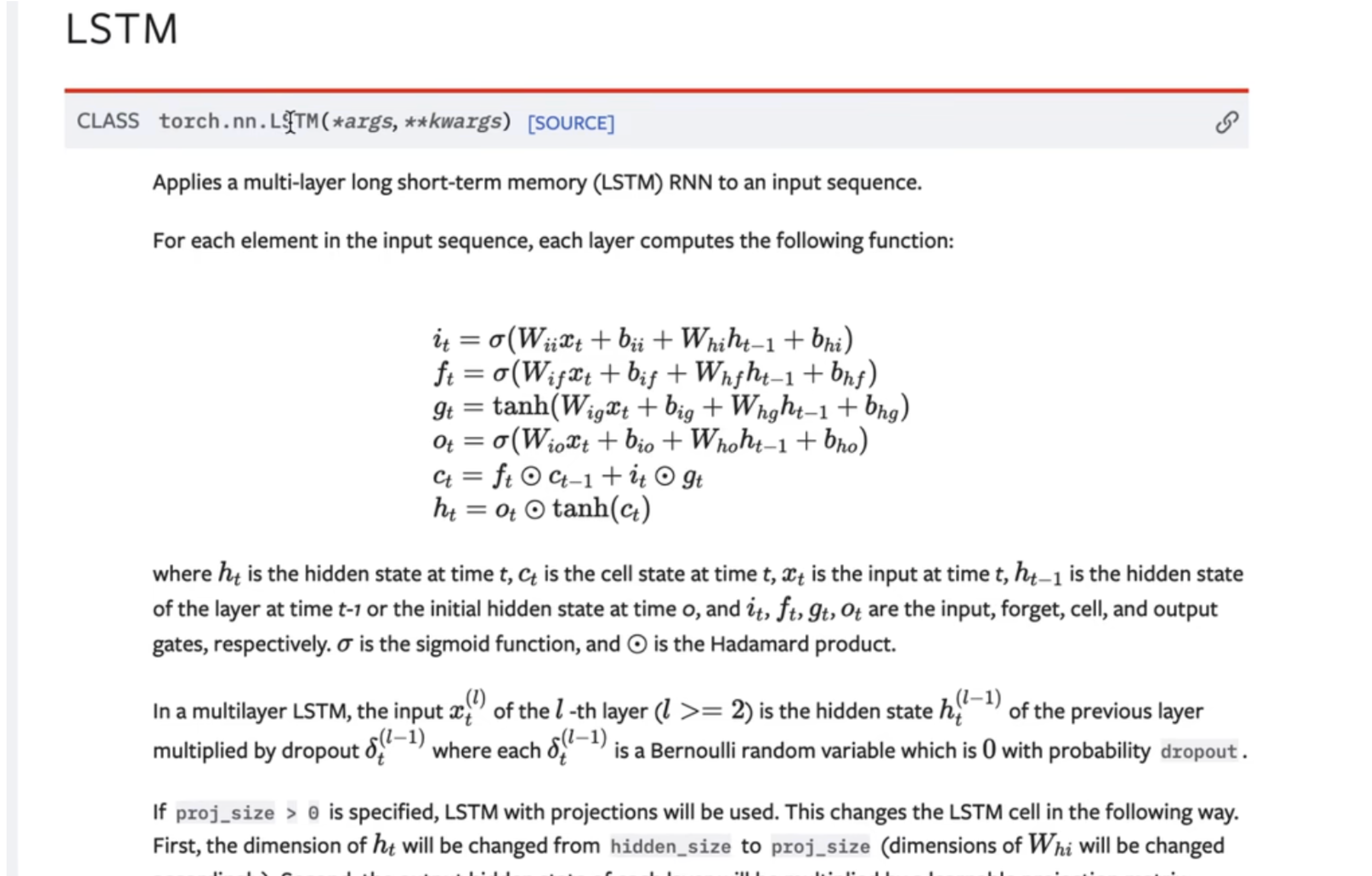

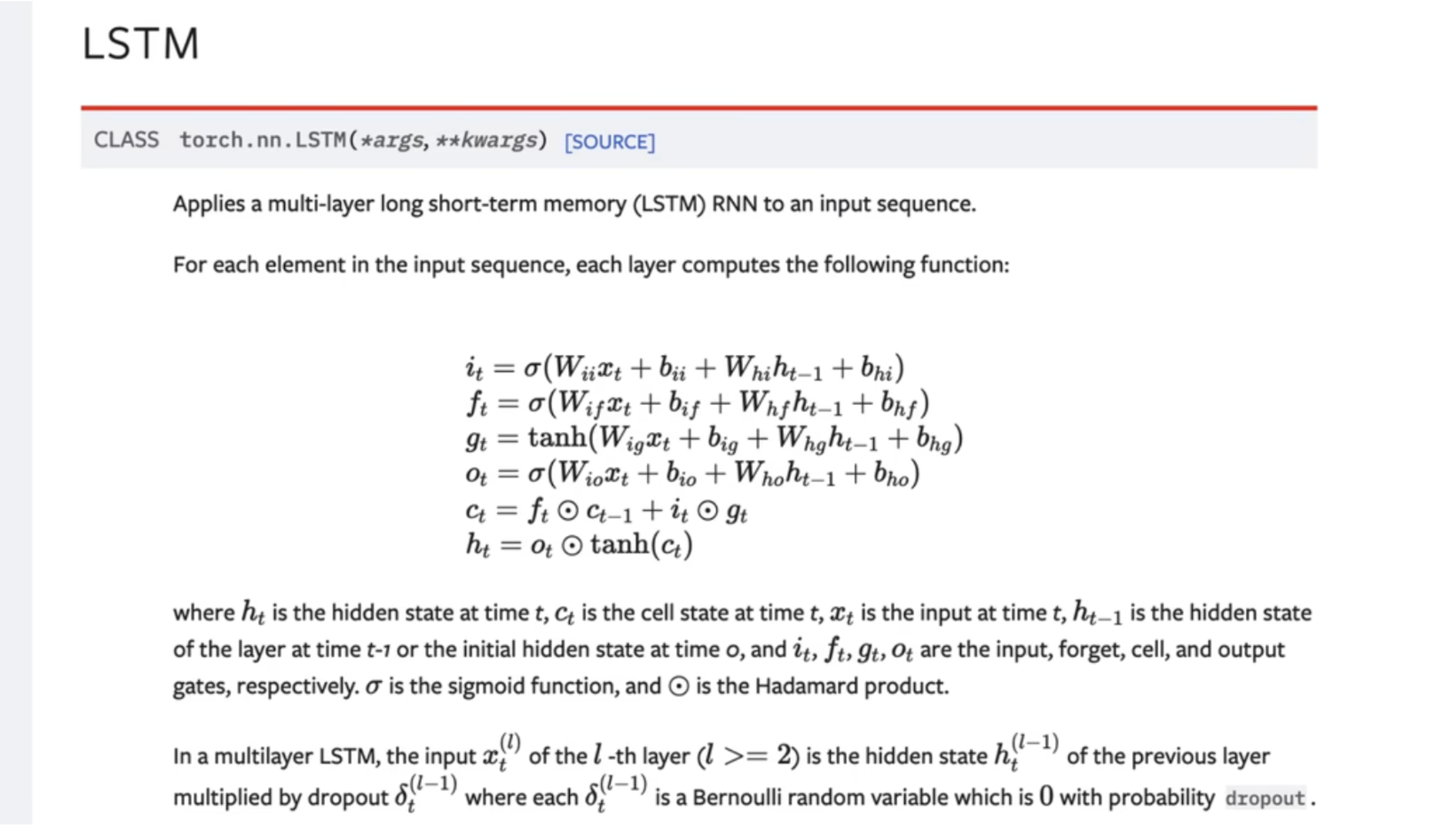

LSTM 官方 api¶

LSTM 原理可见博客：

& RNN¶

LSTM比RNN多了几个门
RNN比较简单：输入 + 隐含状态，只有这两个状态

在LSTM中，多了一些门：

（1）输入门

（2）输出门

（3）遗忘门

（4）记忆单元

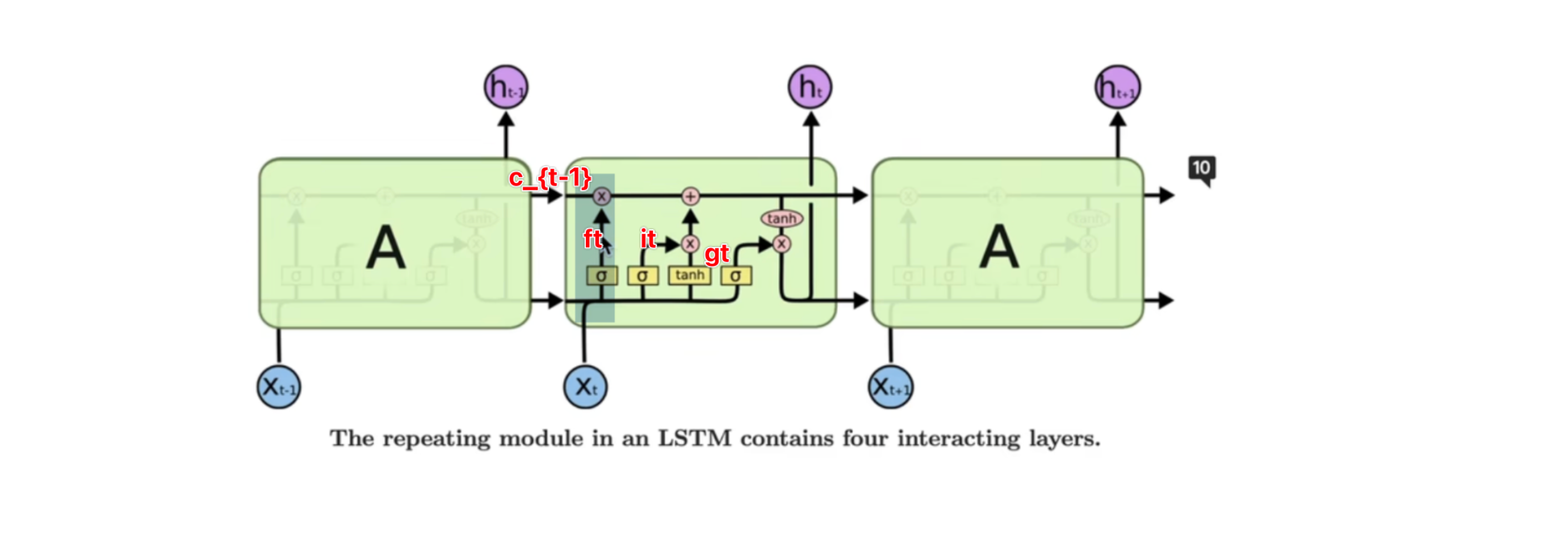

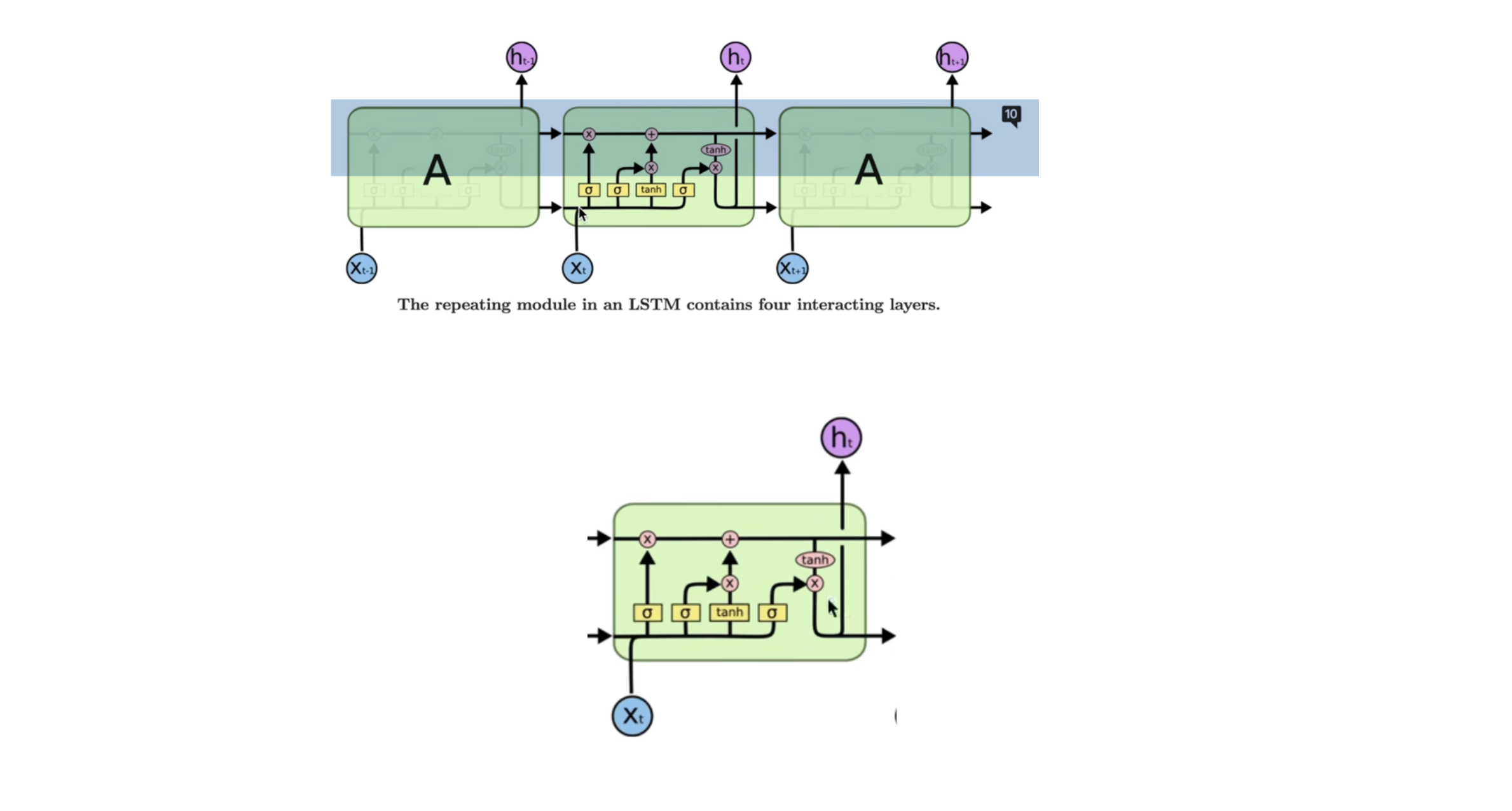

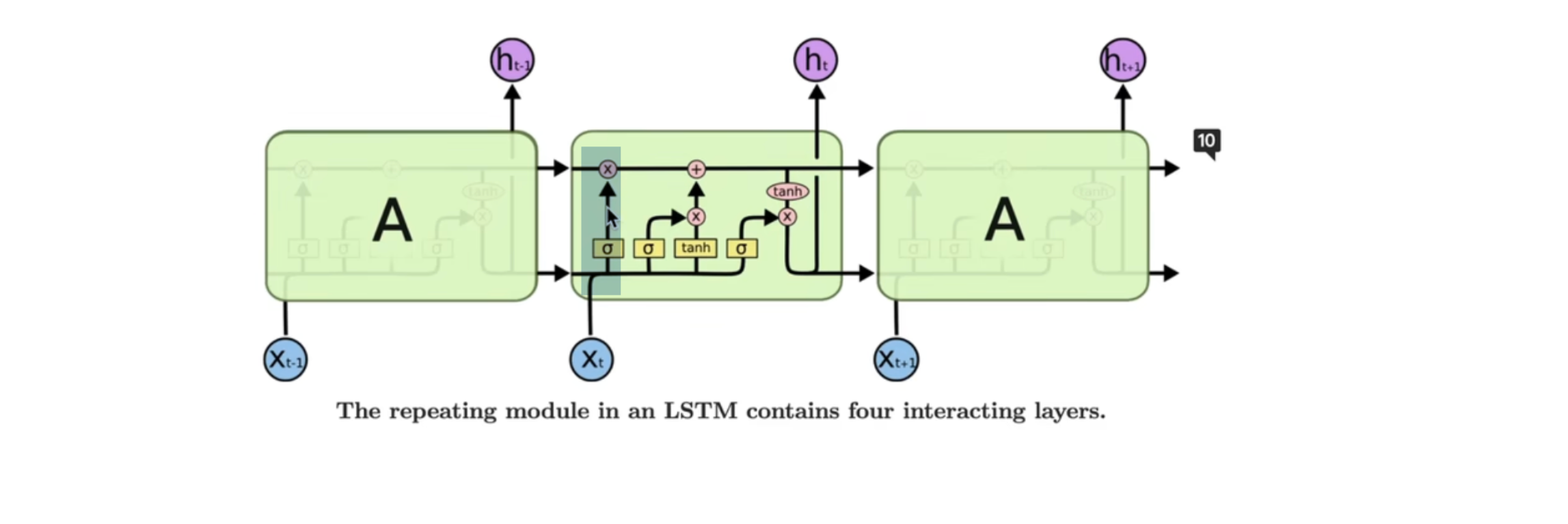

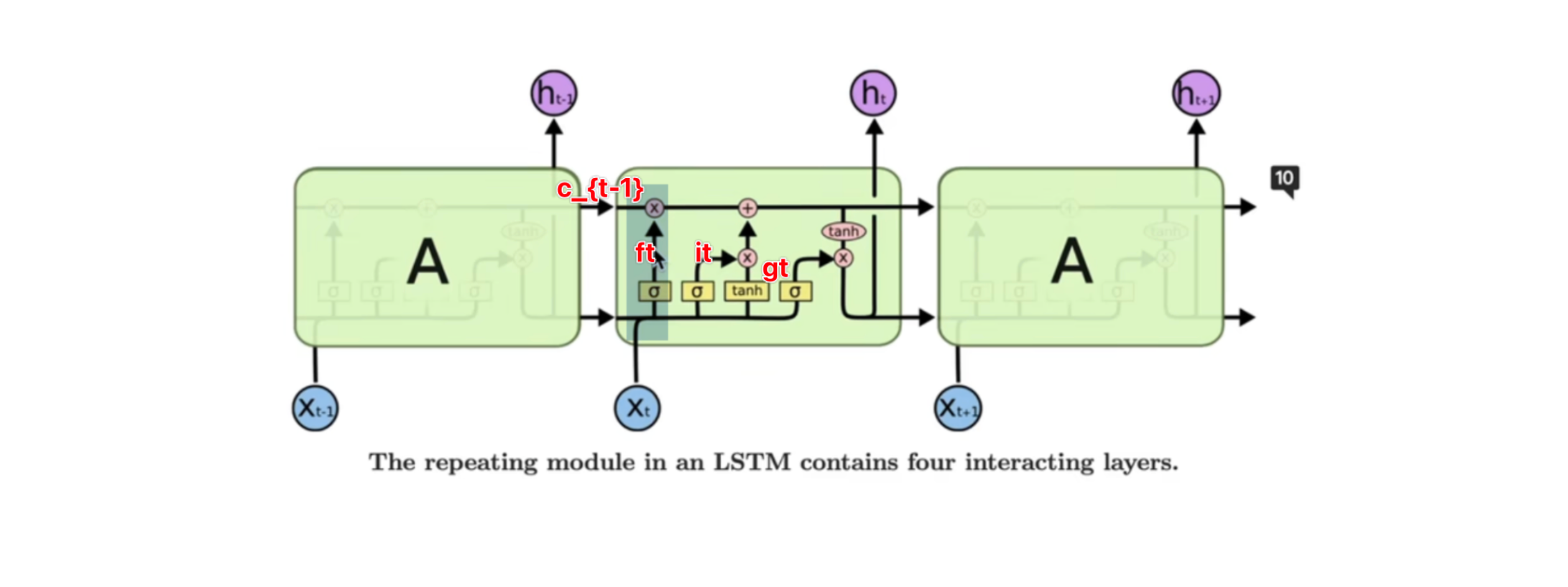

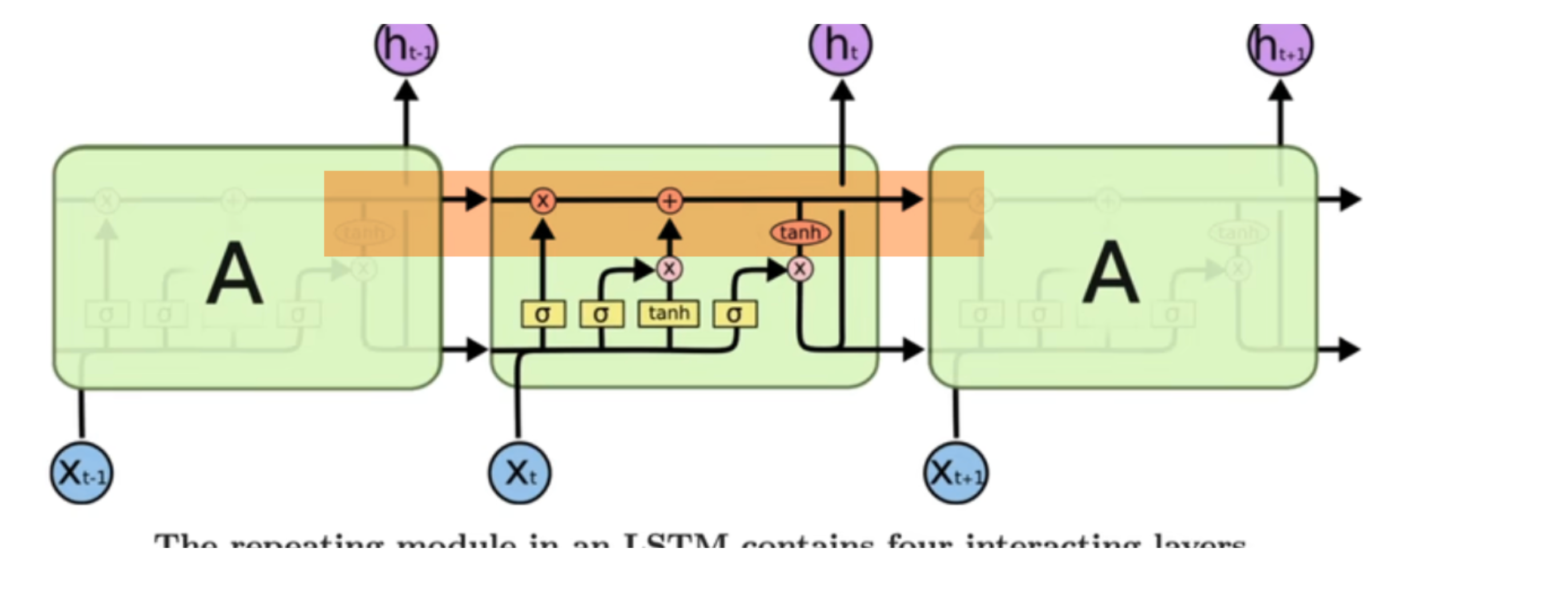

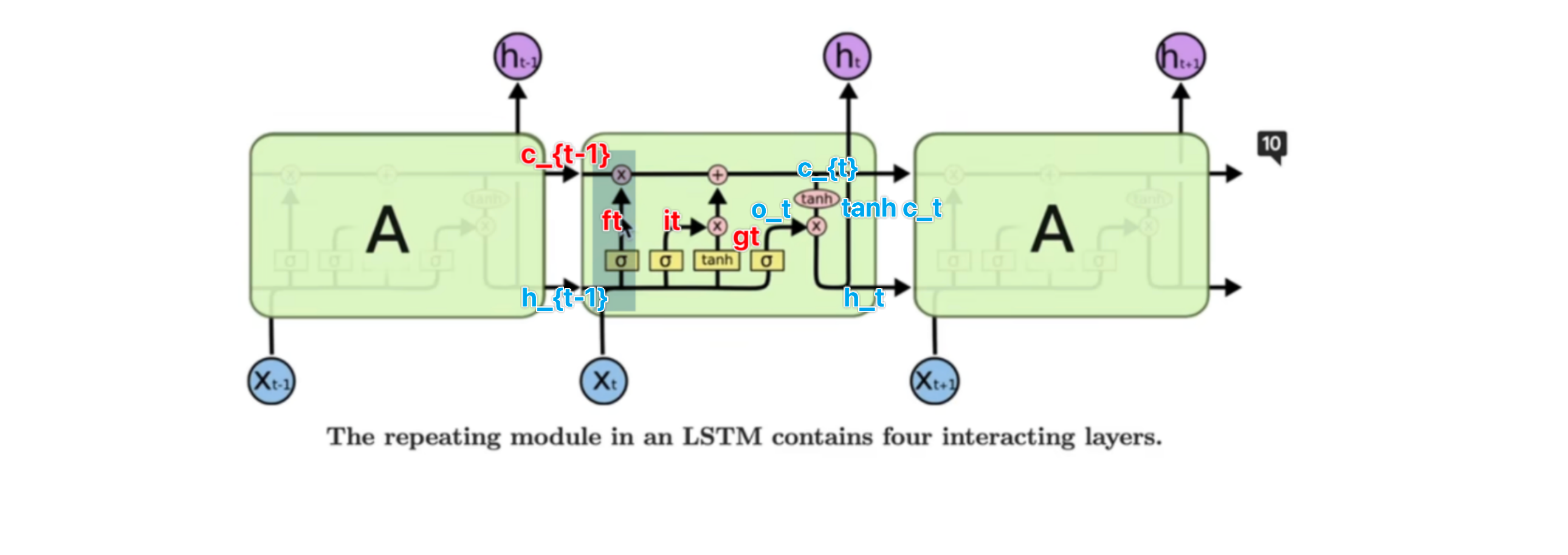

LSTM 图示¶

图片理解：

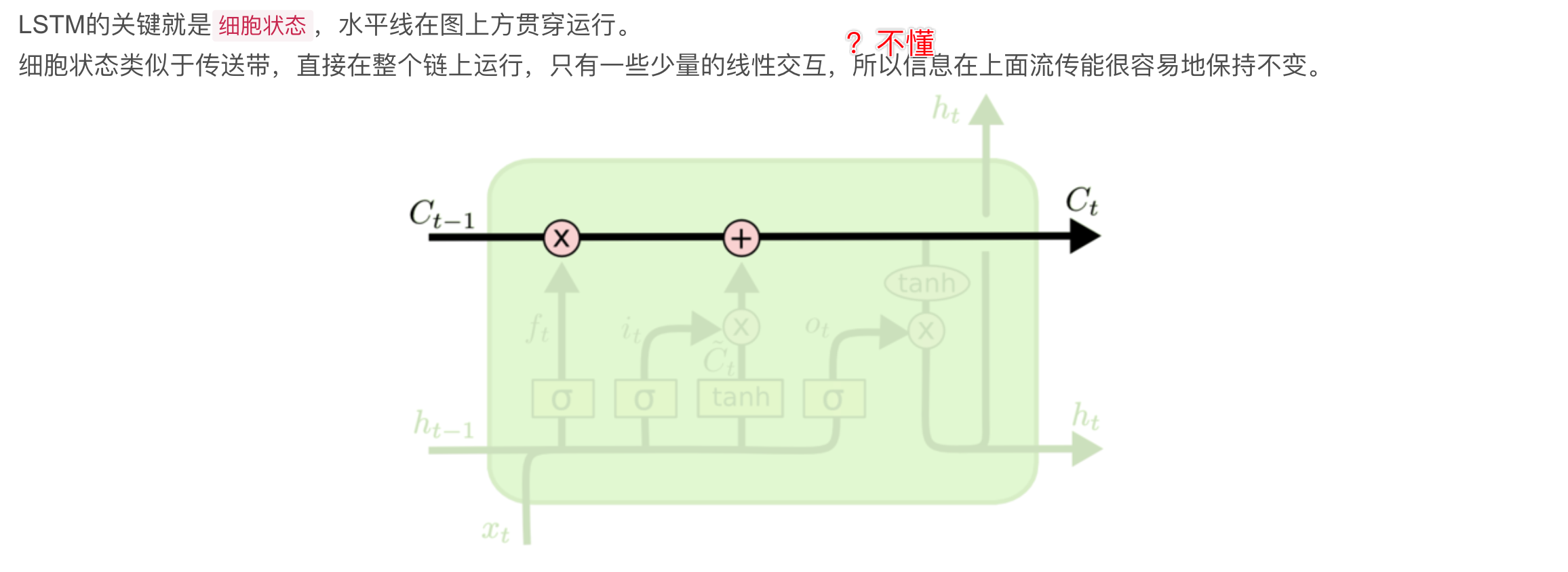

最上面的横线，长得像传送带的东西，是一个细胞单元，或者说细胞状态

整个LSTM就是靠这个细胞状态，来不断的更新历史信息的

LSTM 有哪些门？¶

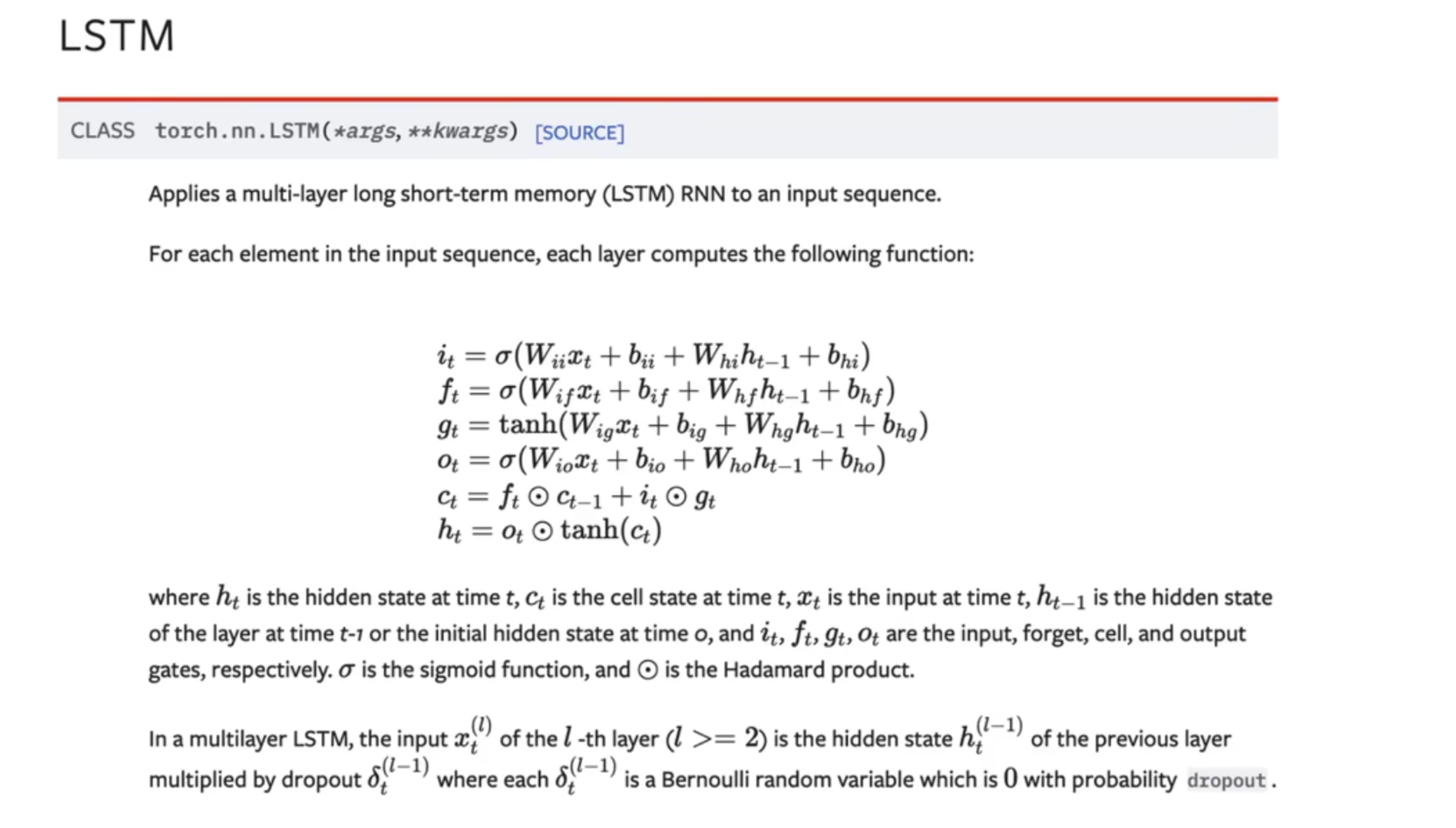

对照官方 api：

i就是输入门
f就是遗忘门
g就是细胞
o就是输出门
c成为cell，叫细胞单元，或者叫细胞状态
h就是LSTM的隐含状态，或者说输出。因为模型最终输出的是 $h_t$

`api` 对应到图、数学公式¶

图示：

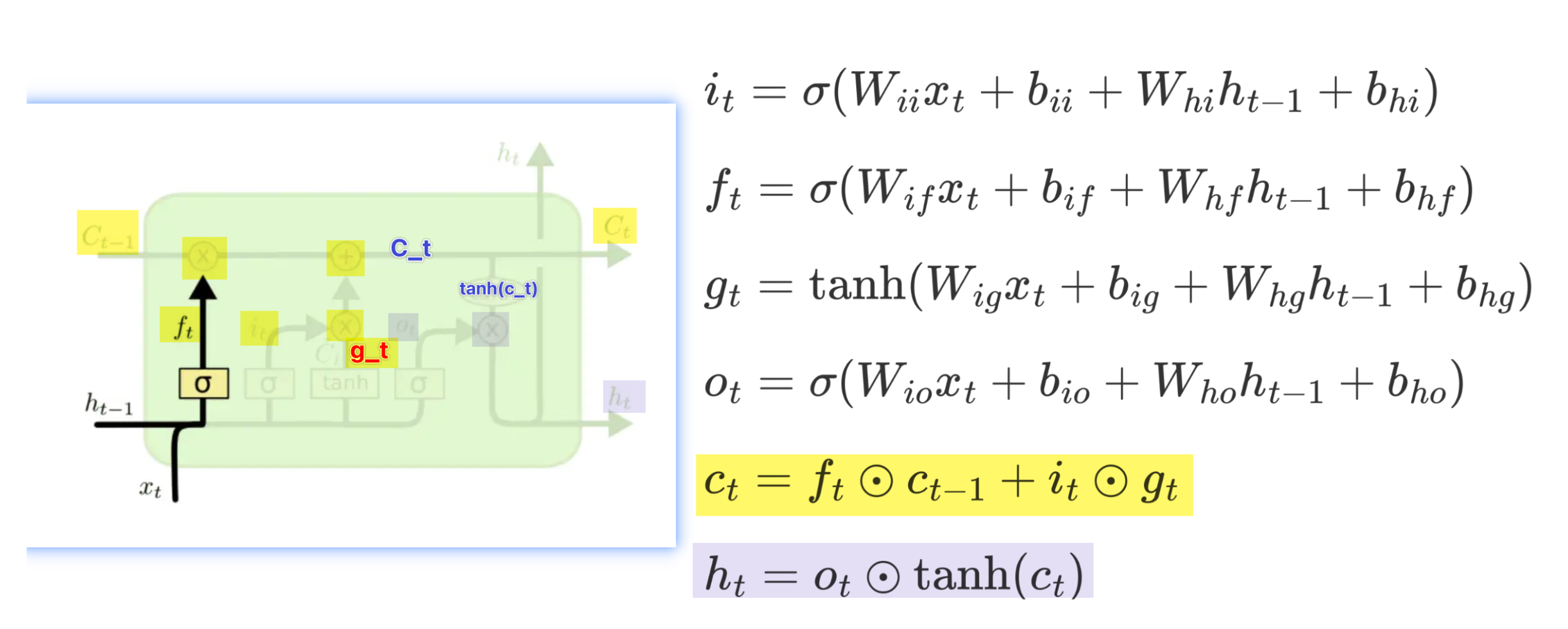

图示 & 符号：

（1）遗忘门：$f_t \odot c_{t-1}$

step1：遗忘门的输出(得到经过遗忘门的筛选信息 ) $f_t$

遗忘门的输出 $f_t$ 怎么计算的？

$x_t$ 跟历史的输出进行交互，然后经过 $\sigma$线性函数，得到 $f_t$

step2：遗忘门的输出跟上一时刻的 $c_{t-1}$ 相乘，对应的数学公式：

\[f_t \odot c_{t-1}\]

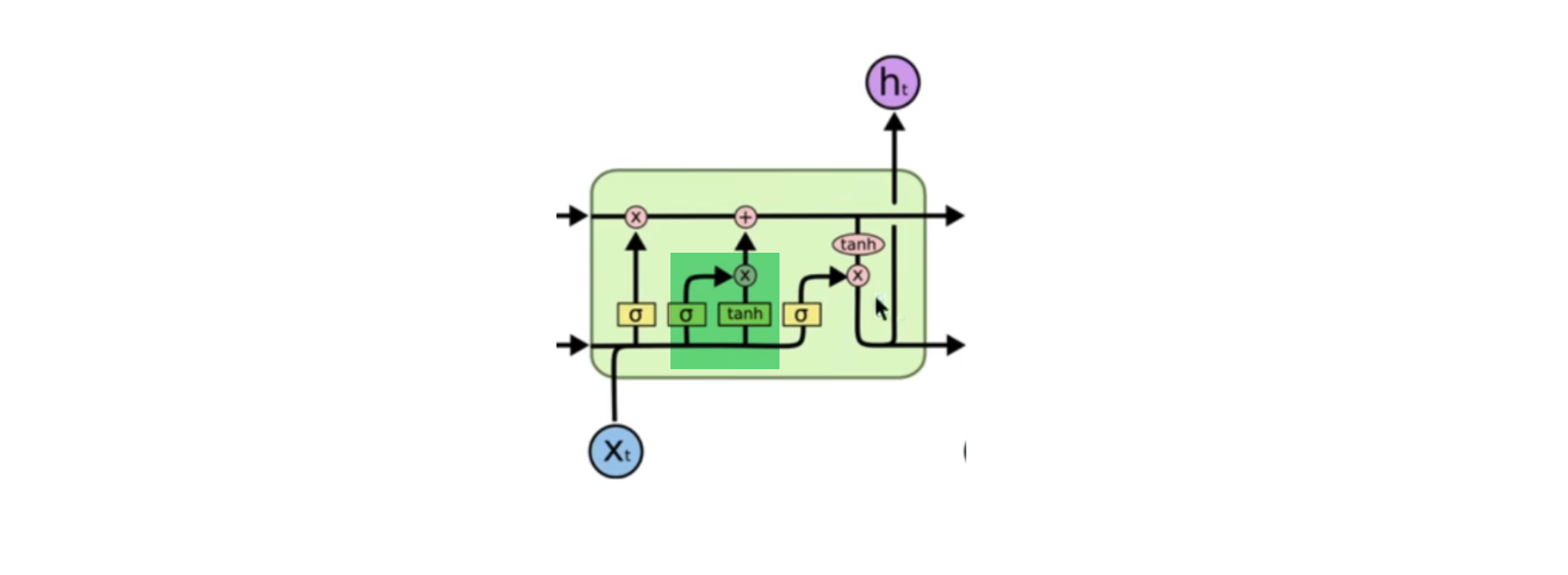

（2）输入门 $i_t$ 、细胞 $g_t$

如图框：

同样 $x_t$跟过往的 $x_{t-1}$进行交互，然后经过一个 $\sigma$函数，得到输入门 $i_t$
然后 $x_t$ 跟上一时刻的 $x_{t-1}$，经过 $\tanh$激活函数，得到的是 $g_t$，称作细胞
$g_t$ 跟输入门相乘，相当于对当前的输入信息进行筛选

公式：

\[g_t \odot i_t\]

（3）最新细胞状态的 $c_t$

① 把信息$g_t \odot i_t$加到目前最新的 $c_t$ 上

② 最新的 $c_t$是上一时刻 $c_t$乘遗忘门$f_t$，得到新的 $c_t$

也就是说该丢掉的信息丢掉了再加上输入门，更新细胞状态，这个过程对应的公式表示：

\[c_t = f_t \odot c_{t-1} + i_t \odot g_t\]

（4）输出门 $\ o_t$

最后一根线叫做输出门

同样是 $x_t$跟$h_{t-1}$，进行交互，经过sigmoid函数，得到$o_t$，就是输出门，最终的输出： $o_t × \tanh (c_t)$，数学公式表达：

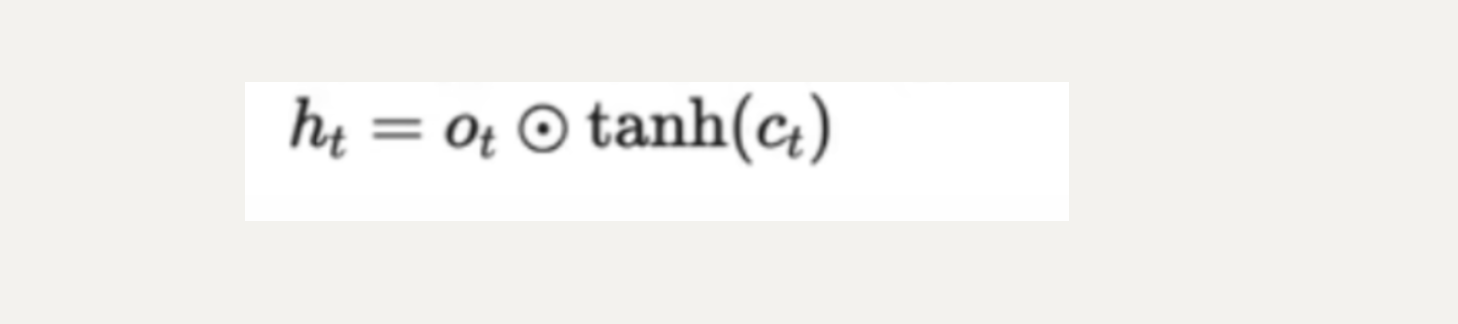

\[h_t = o_t \odot \tanh(c_t)\]

$h_t$ 跟每一时刻的输入进行交互的，也就是线性组合

$c_t$不断对历史信息进行一个更新

通过遗忘门、输入门，不断对 $c_t$进行一个更新

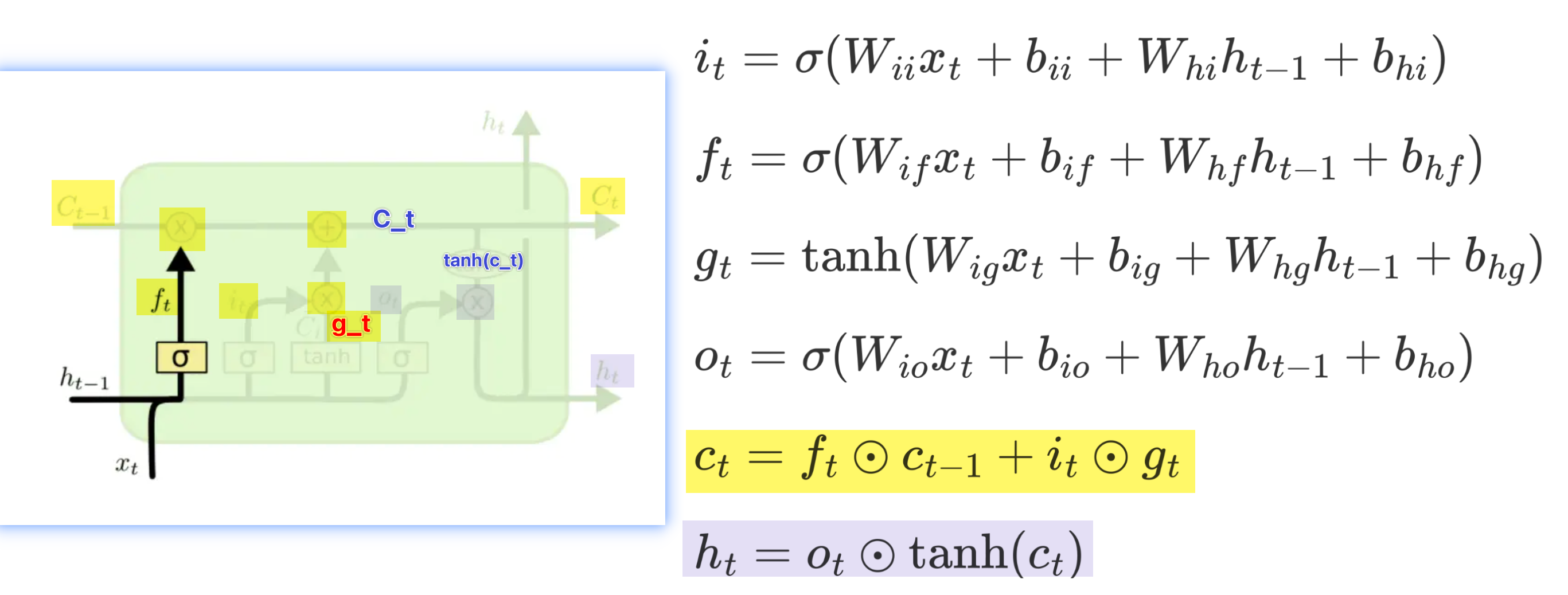

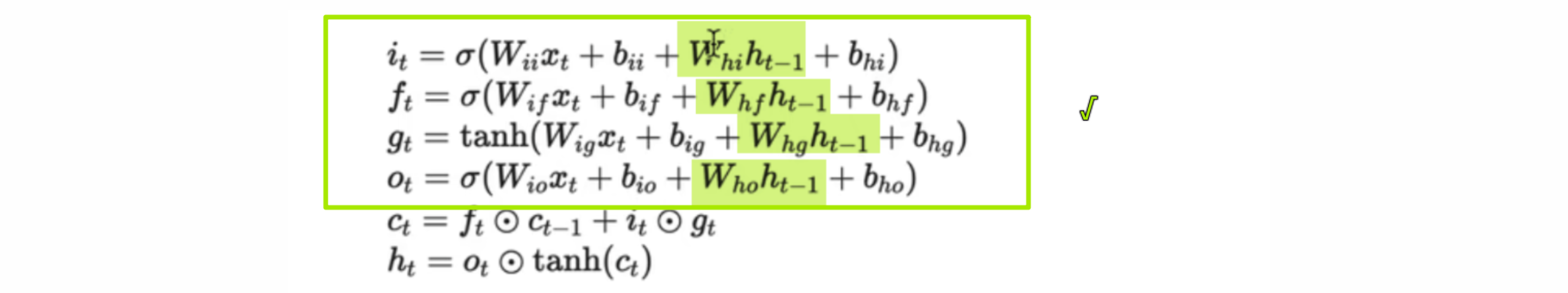

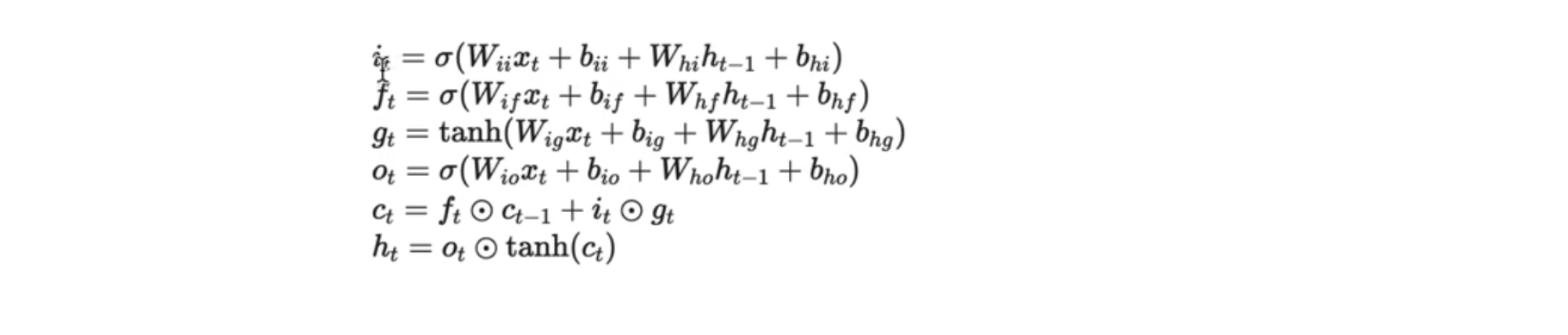

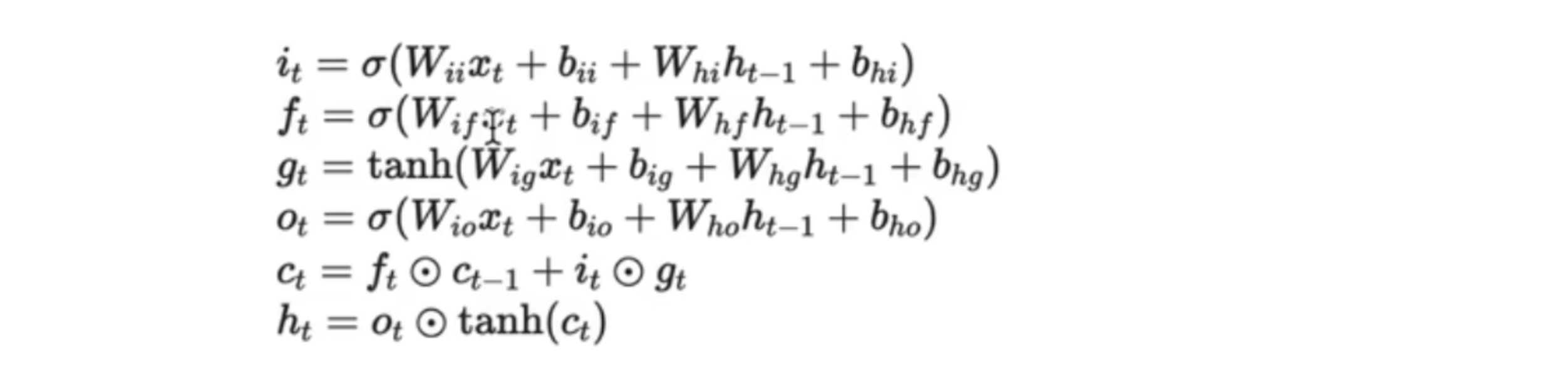

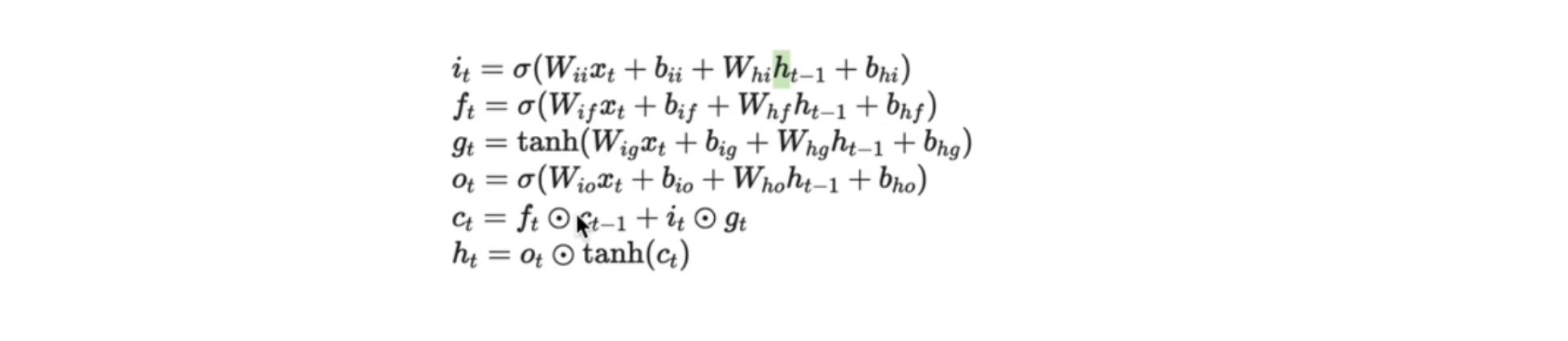

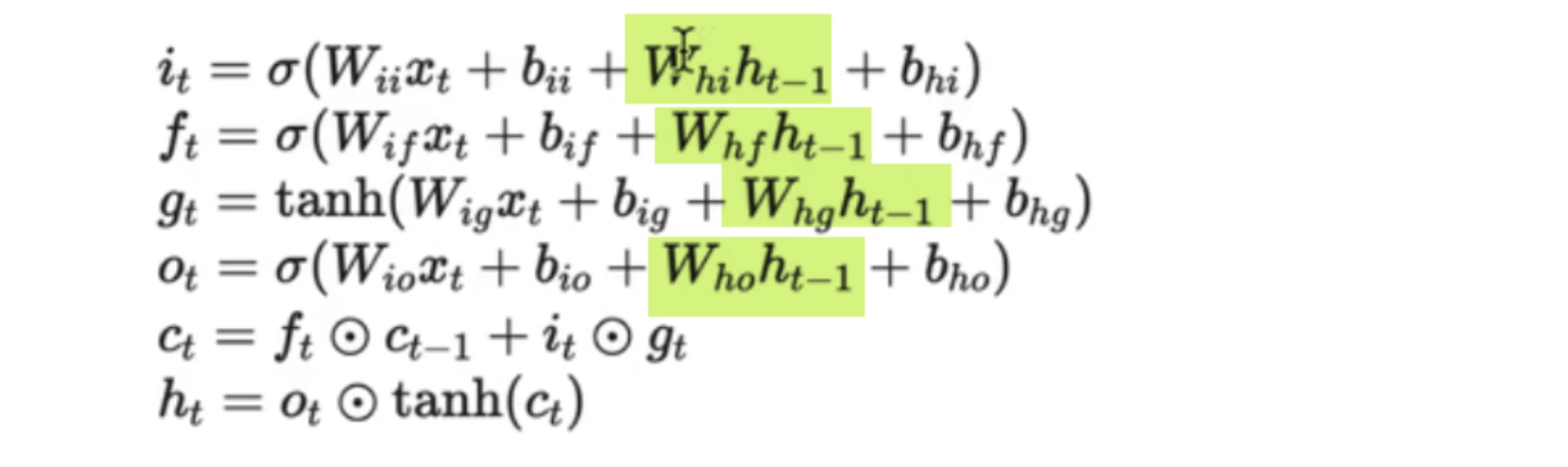

以上是LSTM的公式和结构，再来看一遍数学公式：

\[i_t = \sigma(W_{ii}x_t+b_{ii}+W_{hi}h_{t-1}+b_{hi})\]

\[f_t = \sigma(W_{if}x_t + b_{if}+W_{hf}h_{t-1}+b_{hf})\]

\[g_t = \tanh(W_{ig}x_t + b_{ig}+W_{hg}h_{t-1}+b_{hg})\]

\[o_t = \sigma(W_{io}x_t+b_{io}+W_{ho}h_{t-1}+b_{ho})\]

\[c_t = f_t \odot c_{t-1}+i_t \odot g_t\]

\[h_t = o_t \odot \tanh(c_t)\]

补充：

（1）但从公式来说，$i、f、g、o$ 需要的就是 $x_t$ 和 $h_{t-1}$当前时刻的输入和历史信息

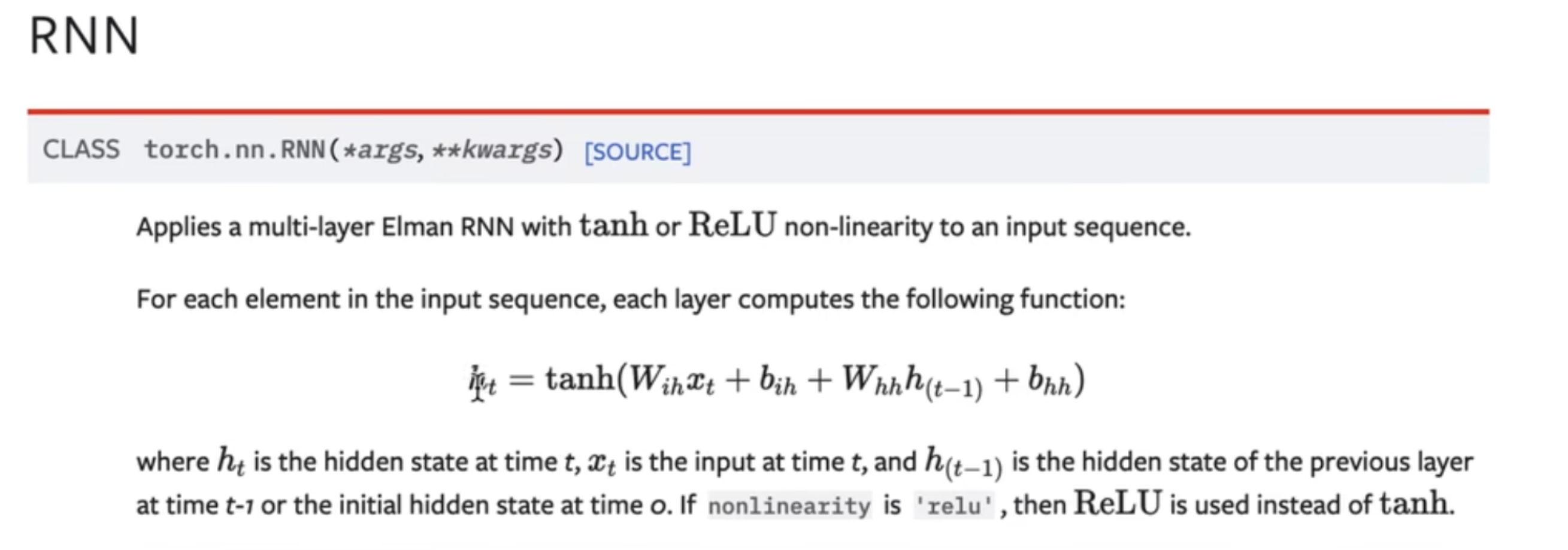

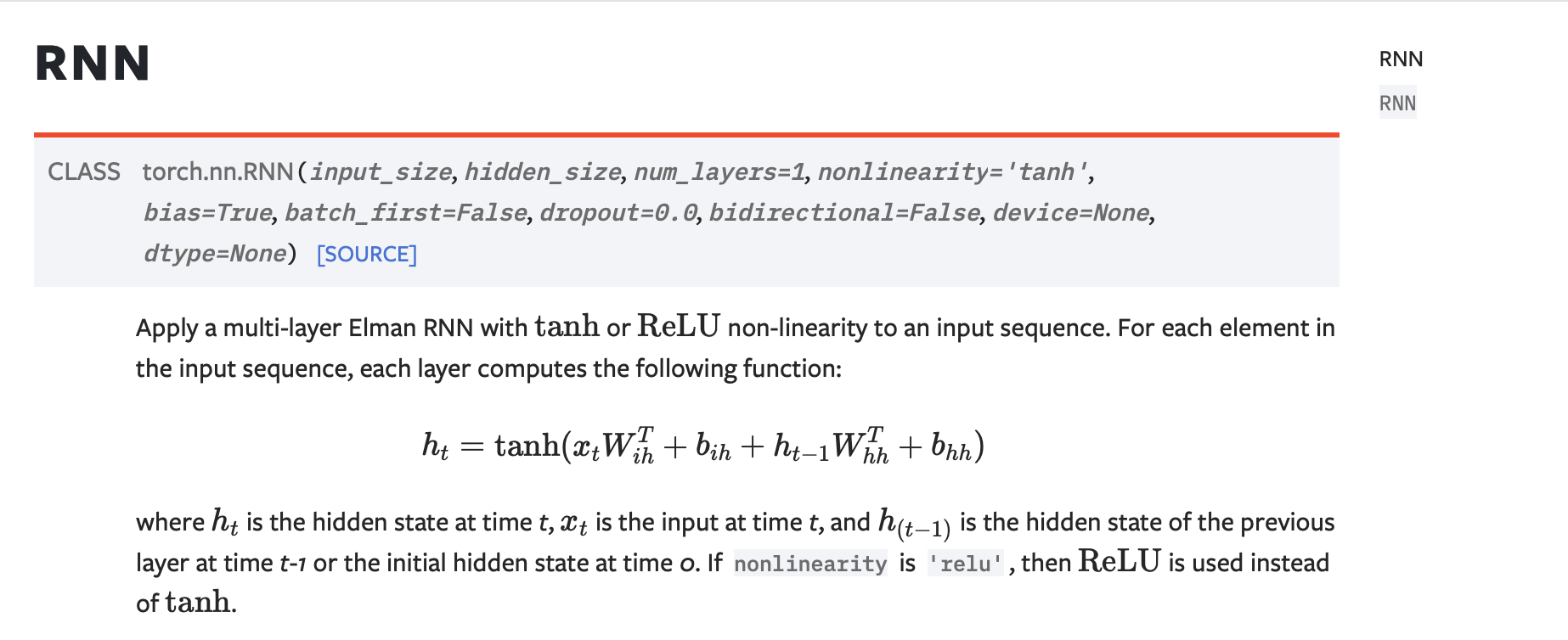

（2）对比 RNN 的公式：

\[h_t = \tanh(x_tW_{ih}^T+b_{ih}+h_{t-1}W_{hh}^T+b_{hh})\]

单从公式来说，RNN 历史信息的保存仅通过当前时刻的输入 $x_t$ 和上一时刻的历史信息 $h_{t-1}$

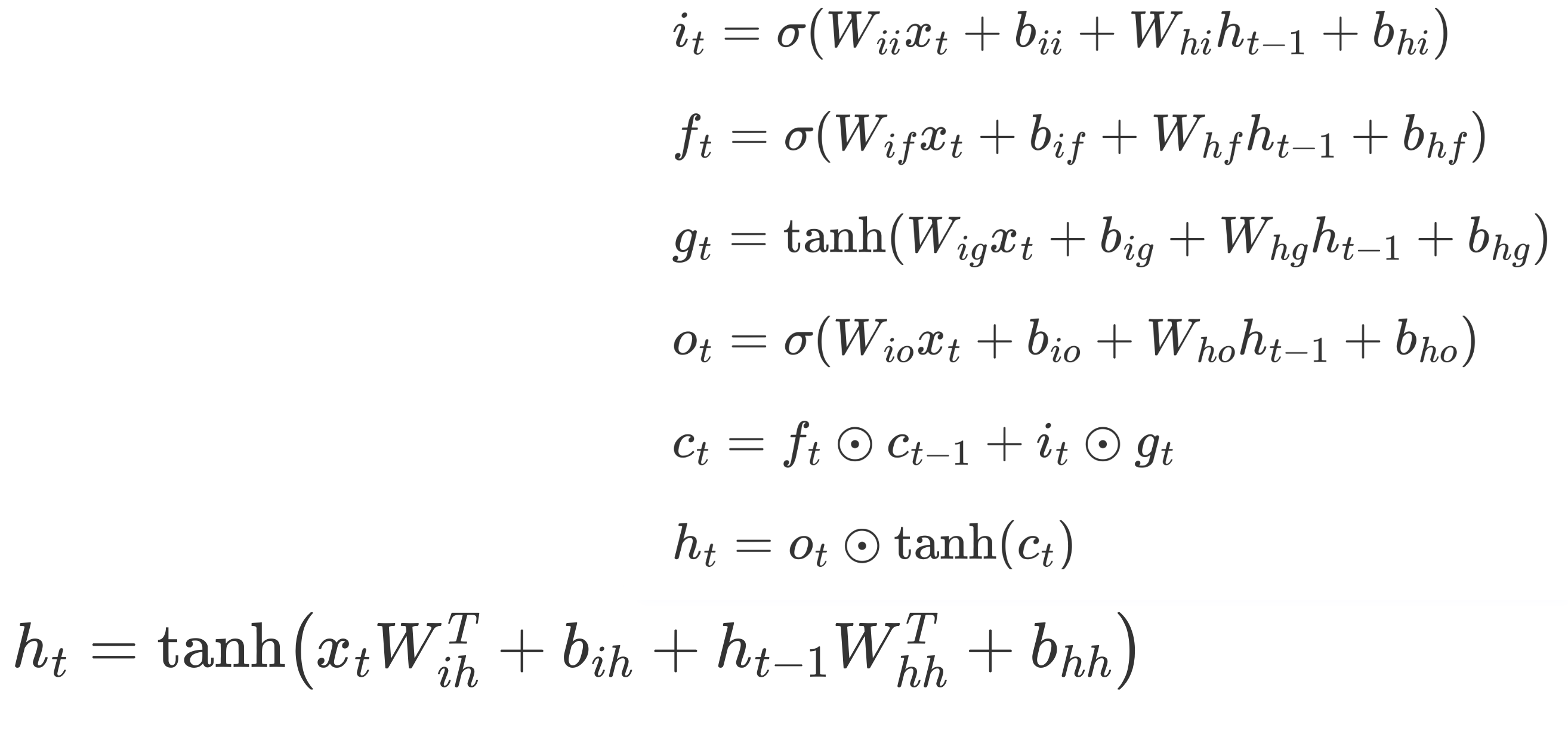

（3）再放一遍公式，体会：

（4）LSTM 多了一个细胞状态，问题：为什么 LSTM 要设置细胞状态，为什么要这么设计公式更新细胞状态和隐藏状态？

（5）查阅资料

ref：LSTM

0、核心是细胞门（对比 RNN 这个是比较好理解的。可是为什么要有细胞门呢？）

1、忘记一些信息

遗忘门的作用是 决定丢弃什么信息

2、新东西加入细胞状态

输入门 & 不知道怎么称呼合适的东西（学名：$\tilde{C}_t$）

$\sigma$ 函数和 $\tanh$ 函数有什么区别？为什么 $\sigma$函数就起了那样的作用，$\tanh$函数又起了这样的作用？

3、

（6）RNN、LSTM、GRU通用网络框架

（7）RNN & LSTM 的应用例子（帮助理解）：

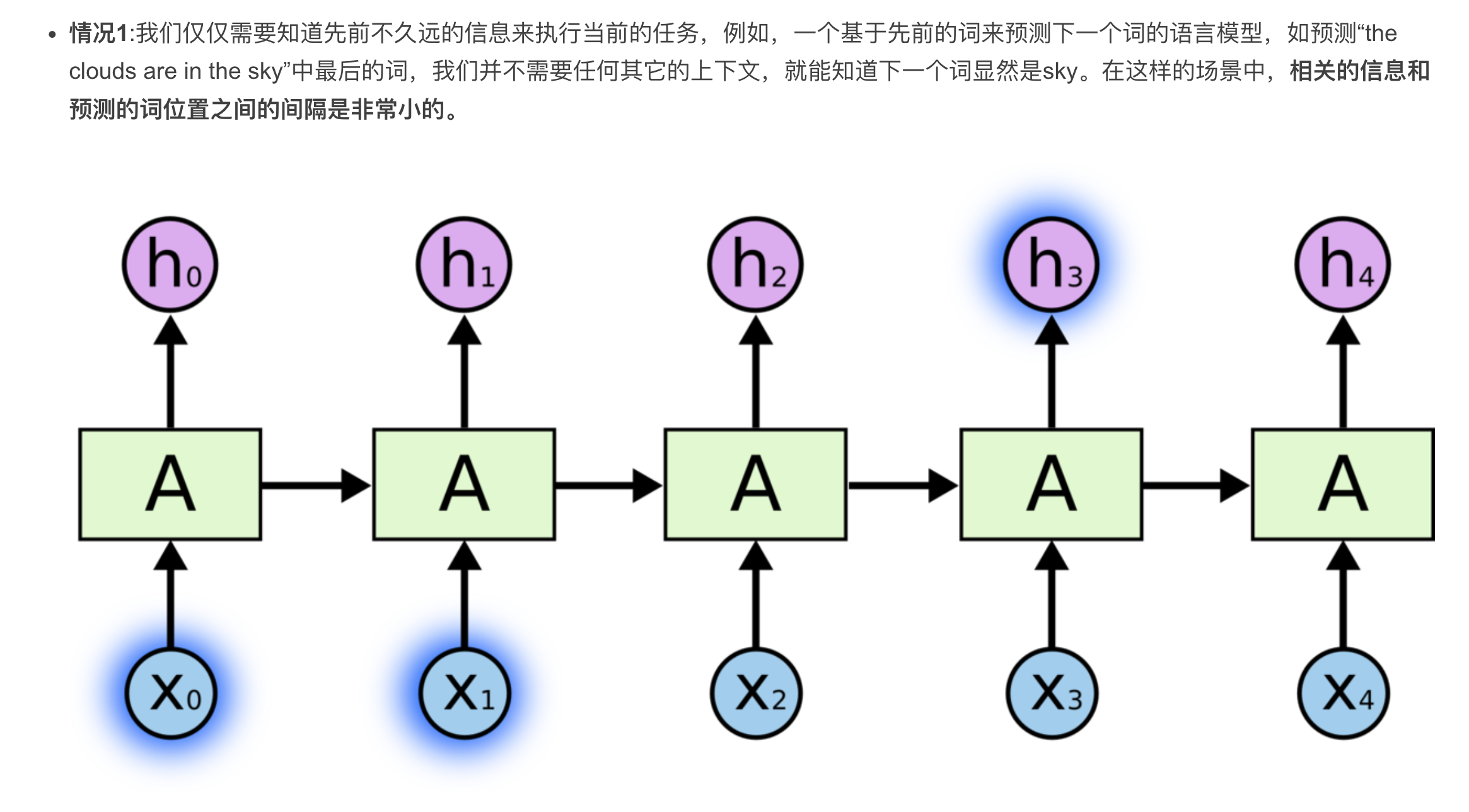

RNN 就足够：

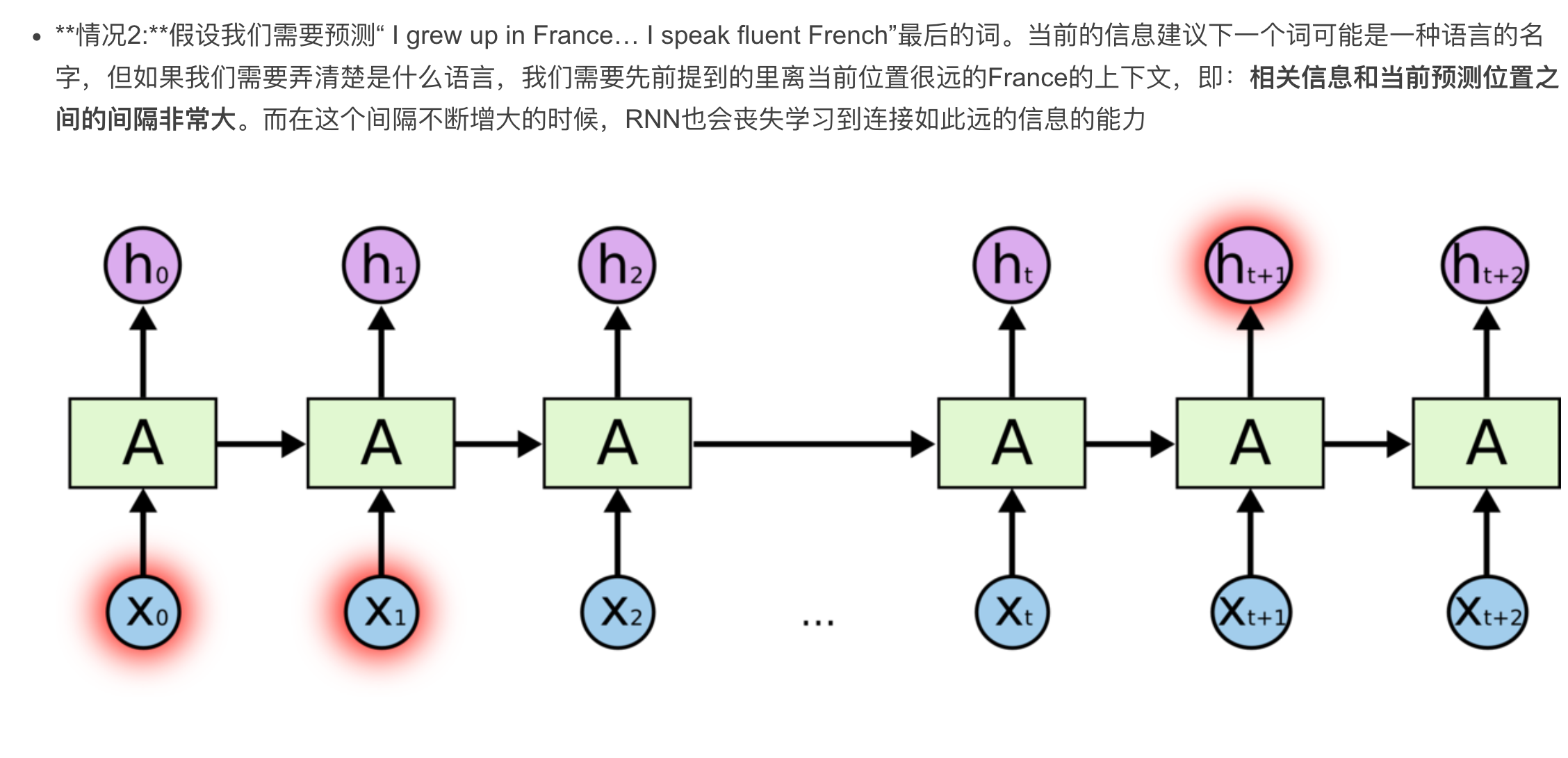

LSTM 才可以（间隔太大）：

（9）LSTM 的理解：

输入：$x_t$ 、$h_{t-1}$、$c_{t-1}$

中间：$i、f、g、o$

输出：$c_t$、$h_t$

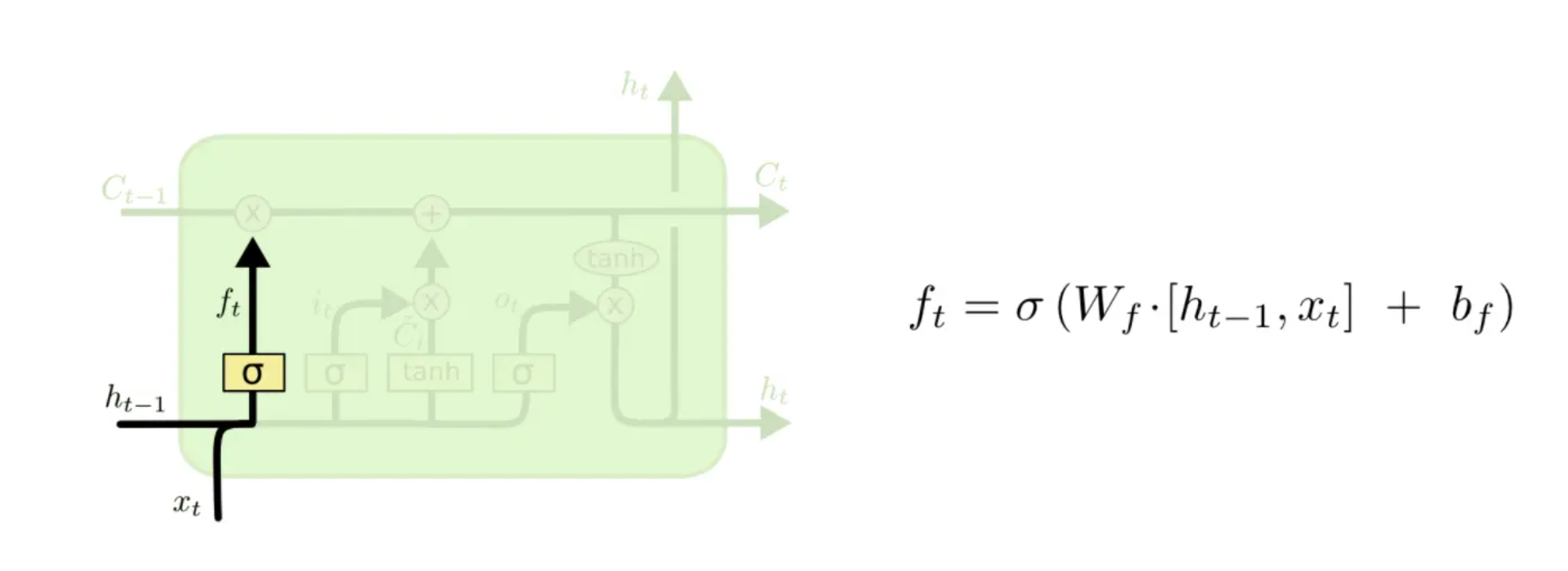

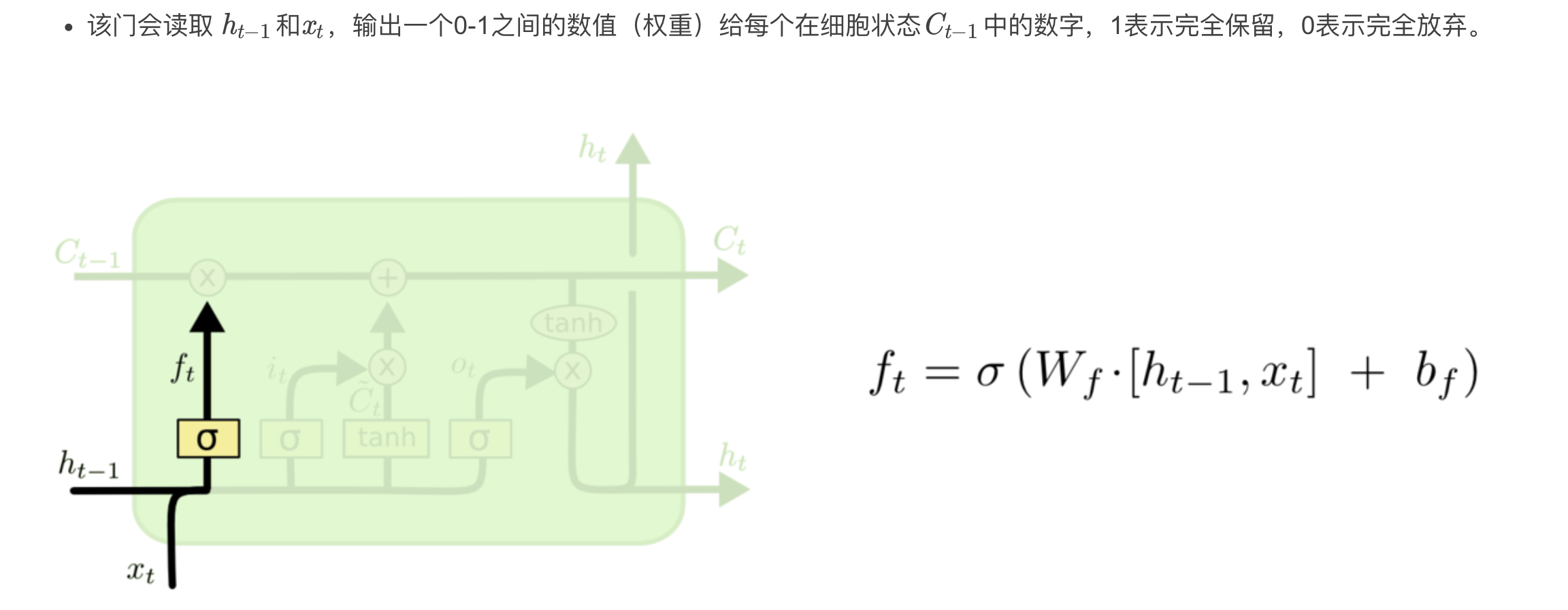

一、忘记门 $f$

要丢弃什么信息

LSTM的第一步是决定我们要从细胞状态中丢弃什么信息。

怎么实现的？

该决定由被称为"忘记门"的$\ Sigmoid$层实现

具体怎么实现？

查看ht-1(前一个输出)和xt(当前输入)，并为单元格状态Ct-1(上一个状态)中的每个数字输出0和1之间的数字。

为什么用 sigmoid 函数，输出代表什么意思？

1代表完全保留，而0代表彻底删除，所以用 sigmoid 函数

图示

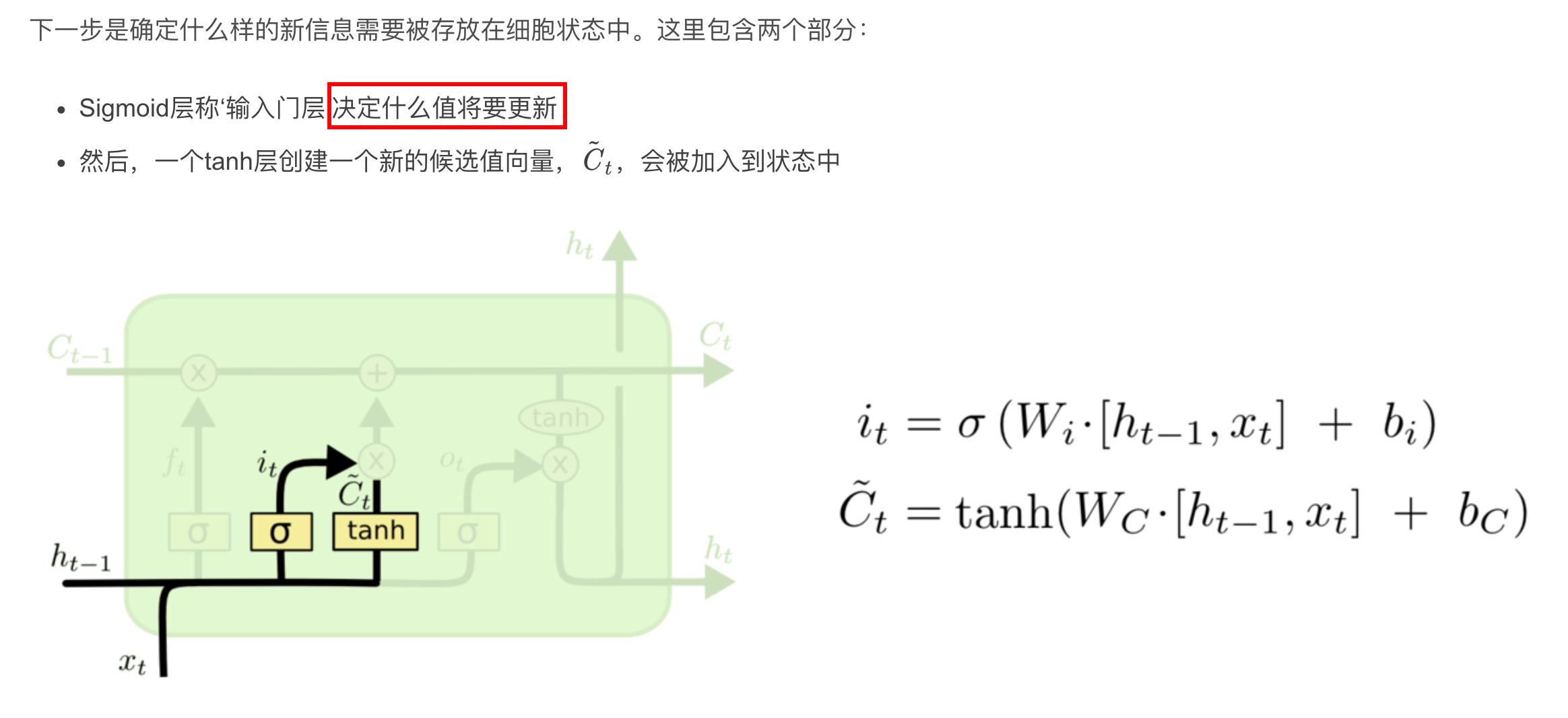

二、$i_t$、$g_t$

要保留什么信息？

就是决定我们要在细胞状态中存储什么信息

这部分分为两步：

1、首先，称为"输入门层"的Sigmoid层决定了将更新哪些值

2、接下来一个tanh层创建候选向量Ct，该向量将会被加到细胞的状态中

在下一步中，我们将结合这两个向量来创建更新值。

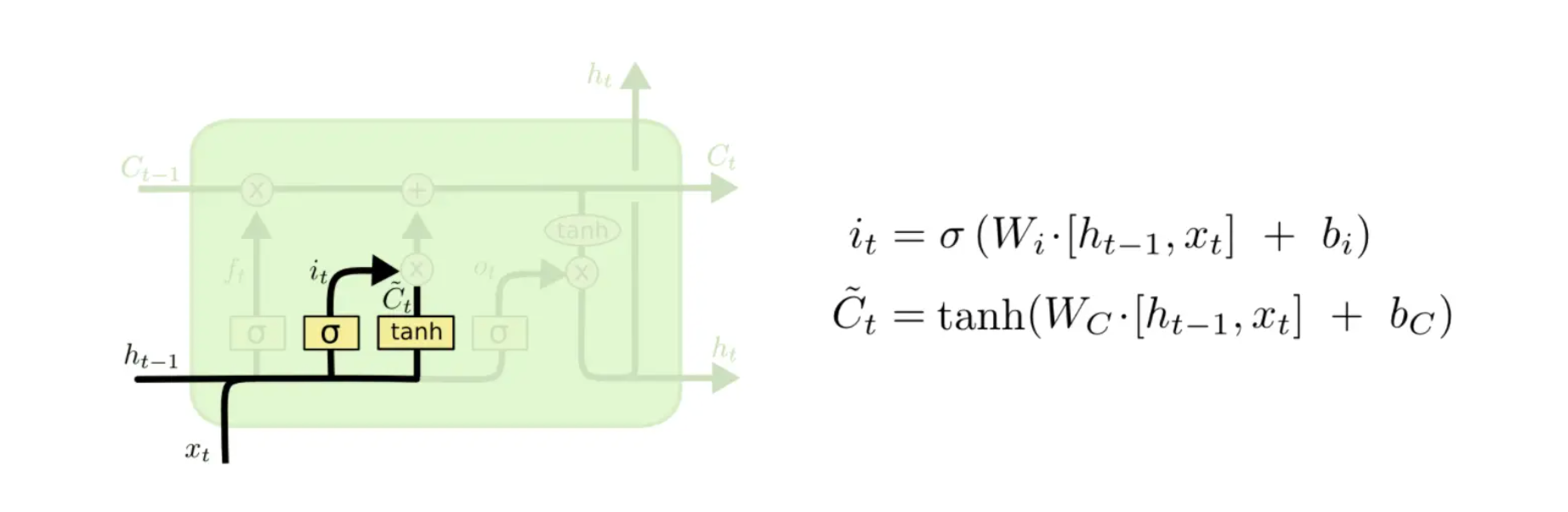

图示：

这里的 $\tilde{C}_t$ 和 $g_t$ 是一个东西，学名：候选向量

问题：$\tanh$ 输出的含义是什么？

类似 sigmoid 的输出 0 表示遗忘，1 表示记住

三、更新细胞状态得到 $c_t$

更新上一个状态值$C_{t−1}$了，将其更新为$C_t$

将上一个状态值乘以$f_t$，以此表达期待忘记的部分 $ \iff f_t \odot c_{t-1}$

之后将得到的值加上 $i_t∗\tilde{C}_t$ $\iff + i_t \odot \tilde{C}_t$

这个得到的是新的候选值 $C_t$，按照我们决定更新每个状态值的多少来衡量，最终的公式：

\[c_t = f_t \odot c_{t-1} + i_t \odot g_t \]

以上得到了第一个输出 $c_t$，现在开始第二个输出 $h_t$

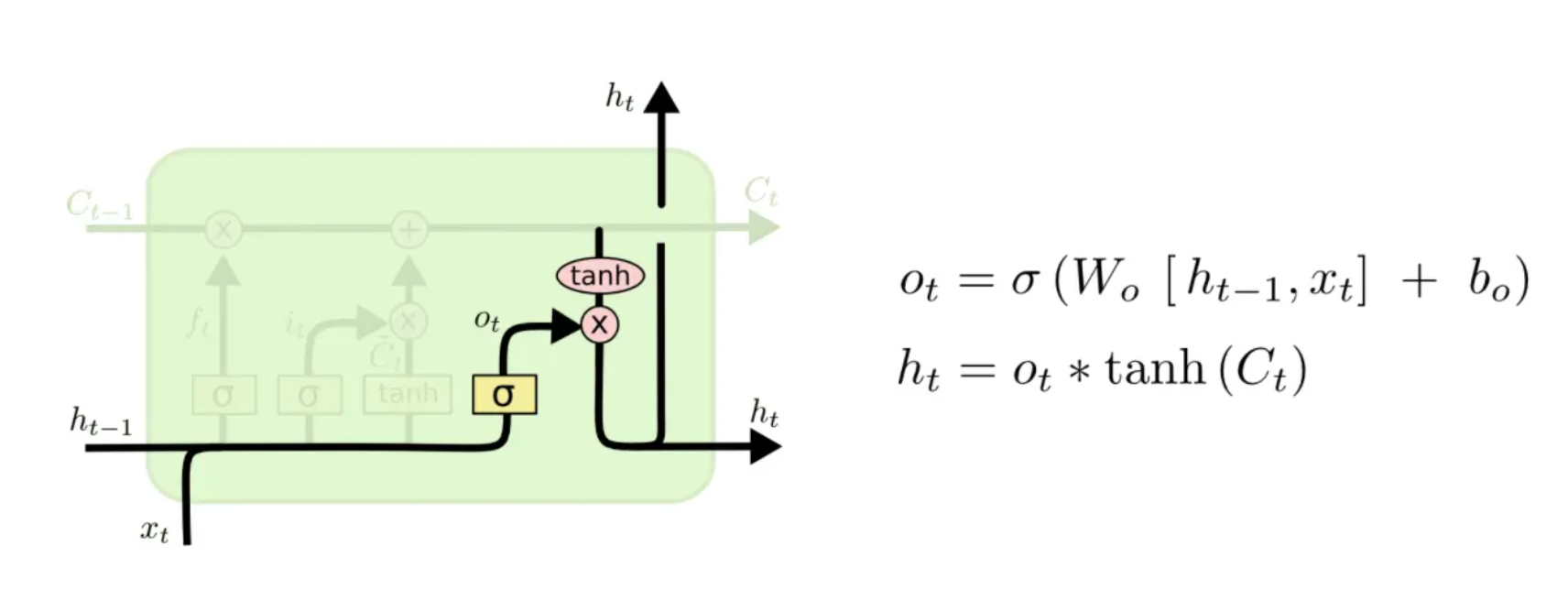

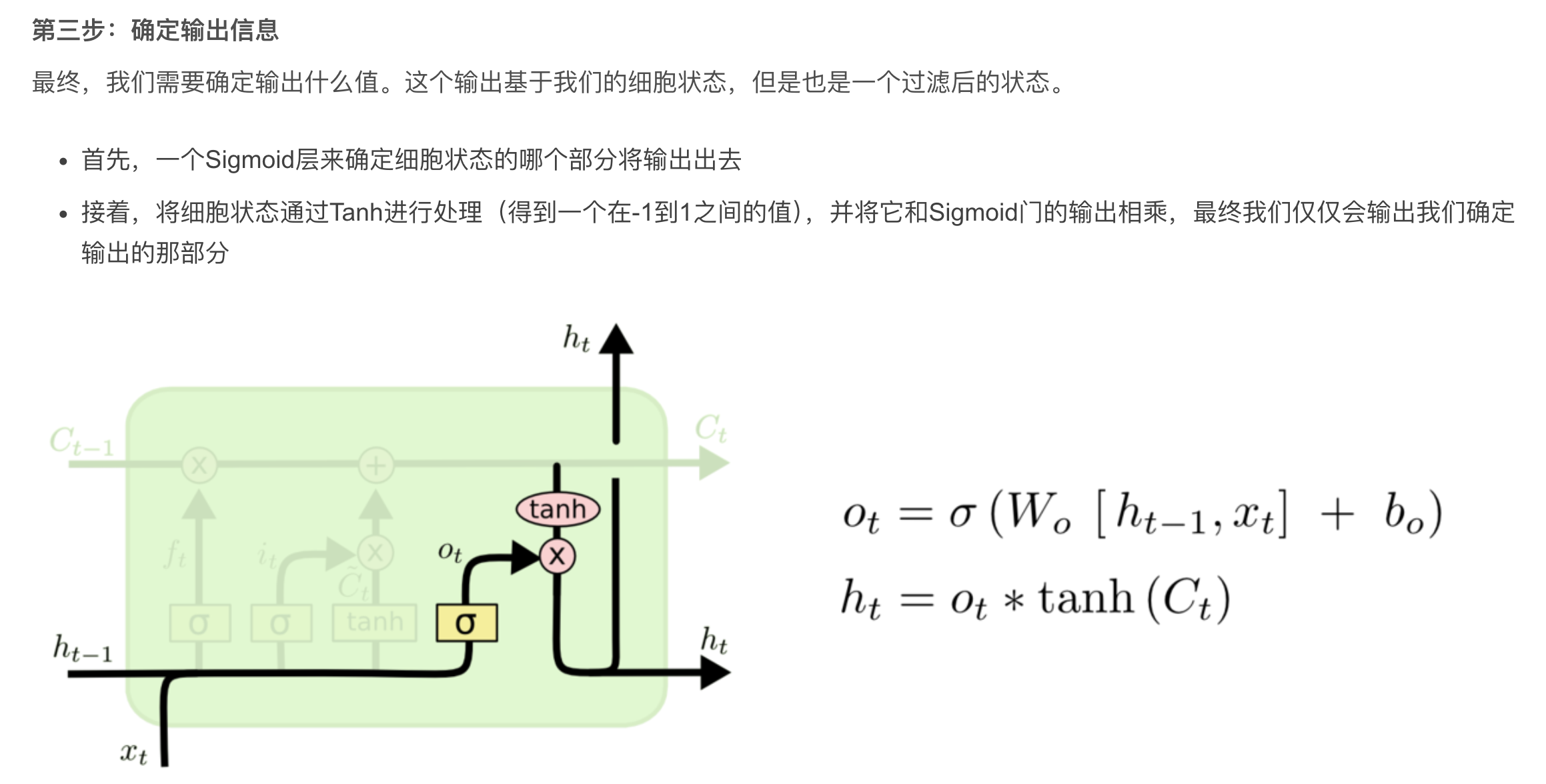

四、输出什么

最后需要决定要输出什么

此输出将基于细胞状态，但是一个过滤版本。 $tanh(C_t)$

首先，经过一个sigmoid层，决定了要输出的细胞状态的哪些部分 $o_t = \sigma(f(h_{t-1},x_t))$
然后，将单元格状态通过tanh（将值规范化到-1和1之间），并将其乘以Sigmoid门的输出 $h_t = o_t \odot \tanh(c_t)$

至此就输出了决定的那些部分

把公式精简一下：

输入：$x_t$、$h_{t-1}$

操作：(这里的符号是参照官网 api 的)

$f_t = \sigma(f(x_t,h_{t-1})) \iff \sigma(W_f[x_t,h_{t-1}]+b_f)$

$i_t = \sigma(f(x_t,h_{t-1})) \iff \sigma(W_i[x_t,h_{t-1}]+b_i)$

$g_t = \sigma(f(x_t,h_{t-1})) \iff \sigma(W_g[x_t,h_{t-1}]+b_g)$

$o_t = \sigma(f(x_t,h_{t-1})) \iff \sigma(W_o[x_t,h_{t-1}]+b_o)$

$f$ 代表仿射变换 $Wx+b$

输出：$c_t、h_t$（这个图示，画得太细，反而晕乎）

$c_t = f_t \odot c_{t-1} + i_t \odot g_t$

理解：

1、$f_t$ 指示要忘记的历史信息（白话：$更新历史信息$，该记住的记住，该忘记的忘记，忘记多少也表达了记住多少，需要看参照）

2、$i_t$ 保留多少输入信息，为输入信息加权；

$g_t$ 表示输入信息，最后得到的是要记住多少输入信息

3、最后同时存到 $c_t$ 中

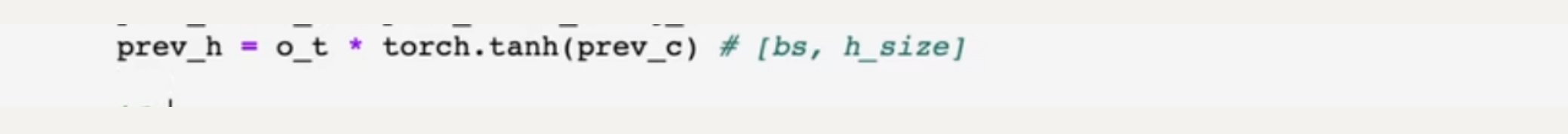

$h_t = \tanh({c_t}) \odot o_t$

理解：

最后，需要决定输出什么

输出基于细胞状态，是过滤版本

step1：首先，通过sigmoid层，决定要输出的细胞状态的哪些部分

step2：然后，将单元格状态通过tanh（将值规范化到-1和1之间）

step3：并将其乘以Sigmoid门的输出，至此输出决定的那些部分

以上是关于 LSTM 内部的计算理解

torch.nn.LSTM¶

与 RNN 对比：

在参数相同的条件下，LSTM的序列建模能力是强于RNN的，所以比较大的序列建模任务都是用 LSTM做

pytorch 的官方 api：torch.nn.LSTM

这是一个class，是一个类
要用的话

（1）首先进行实例化，得到一个算子

（2）喂入输入序列，输入序列经过LSTM网络，得到的每个输入状态的输出，最后将得到状态的输出： $h_t$

（3）每一时刻的 $h_t$ 组合起来的输出序列

明确 LSTM 的公式：

首先，LSTM核心：细胞状态

一共涉及的东西：$f、i、g、o、h、c$

输入：$x_t、h_{t-1}$

公式：

$f_t=\sigma(w_f[x_t,h_{t-1}]+b_f)$

$i_t = \sigma(w_i[x_t,h_{t-1}]+b_i)$

$g_t = \tanh(w_g[x_t,h_{t-1}]+b_g)$

$o_t = \sigma(w_o[x_t,h_{t-1}]+b_o) $

$c_t = f_t \odot c_{t-1} + i_t \odot g_t$

$h_t = o_t \odot \tanh(c_t)$

四个门，分别是$i、f、g、o$

这里有四个门：

（1）其中有三个门非线性激活函数都是 sigmoid

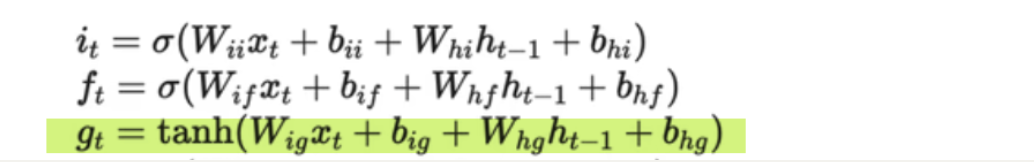

（2）$g_t$的激活函数是 tanh函数

其实这四个门的运算有很大的相似性

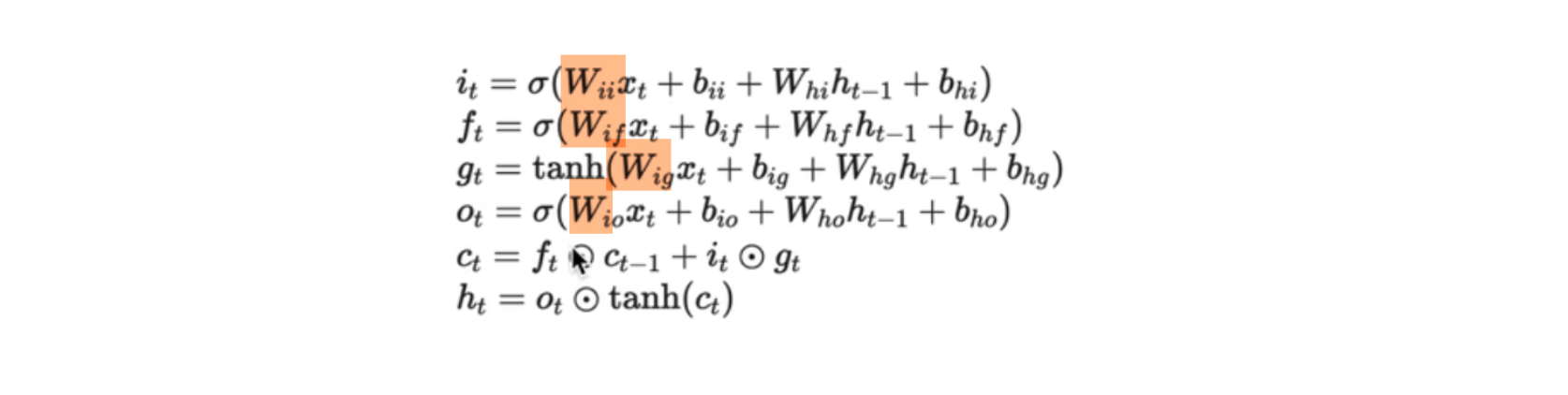

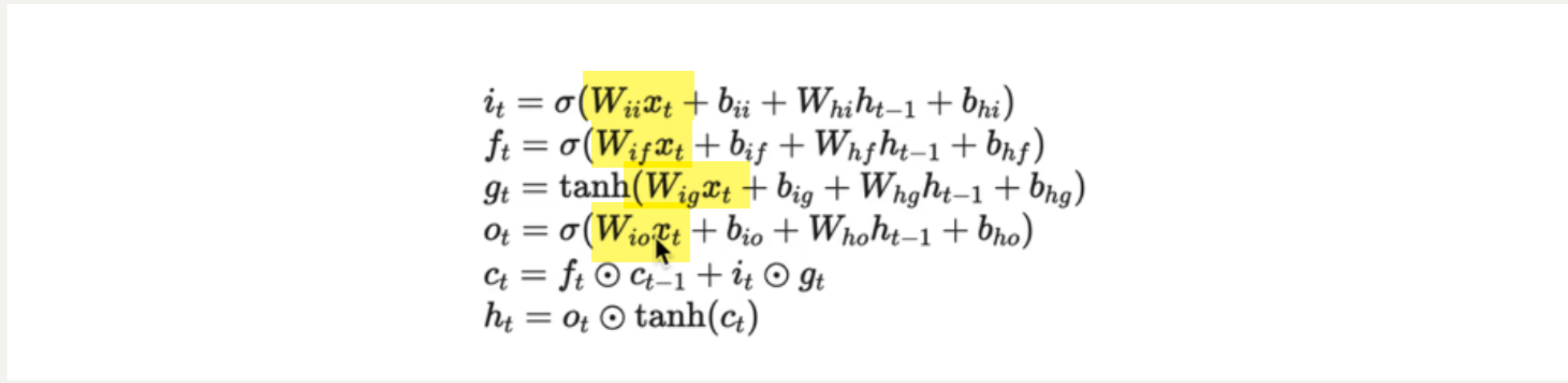

有四个 $W$

并且四个$W$都是跟$x_t$进行一个矩阵相乘

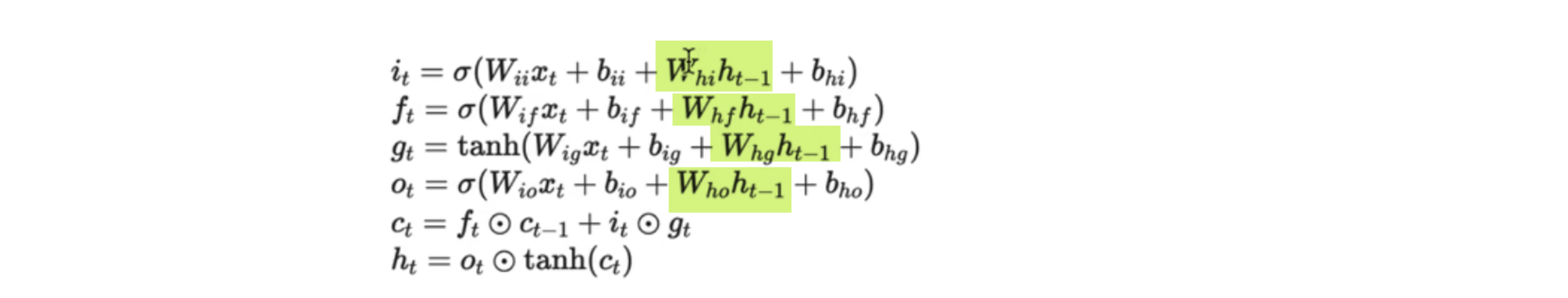

同样的 $W_{hi} 、W_{hf}$右边的四个$W$，也是跟 $h_{t-1}$，进行矩阵相乘

所以虽然看上去有4个$W_i$，但是可以把这个四个 $W_i$叠起来

比方说每个$W_i$是$2$行，那么$4$个$W_i$，就可以叠成$8$行

然后再跟 $x_t$ 进行一个相乘，就是把这个 $四个 W乘以x$

$W×x$ 组合起来，一起算

同样这里的$W乘以h(W×h)$也是一样的

由于都是乘以同一个$h$

同样把四个 $W$堆叠起来，$stack$堆叠来，算完了再$split$

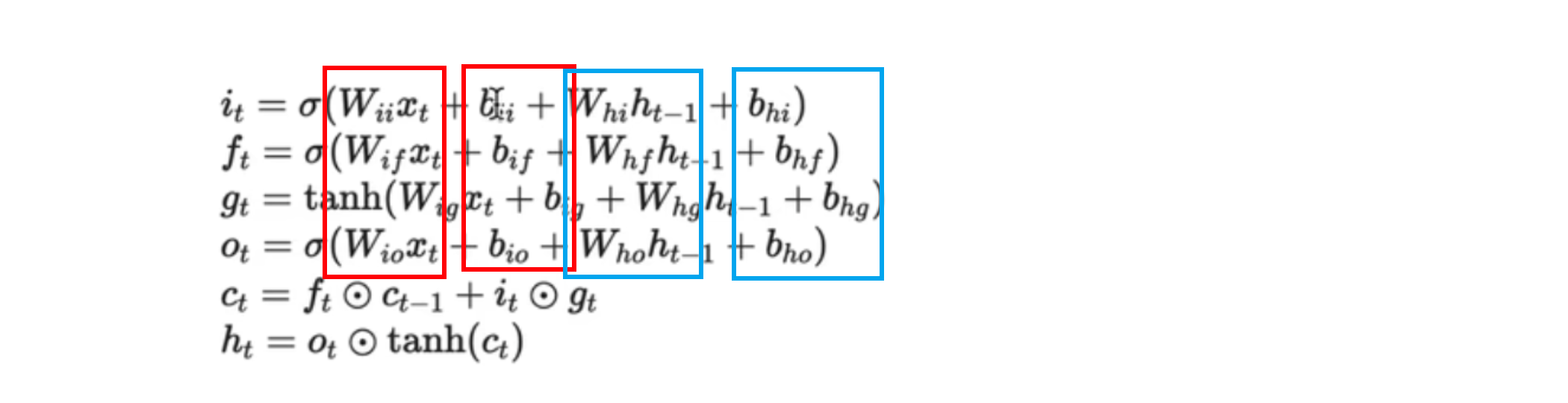

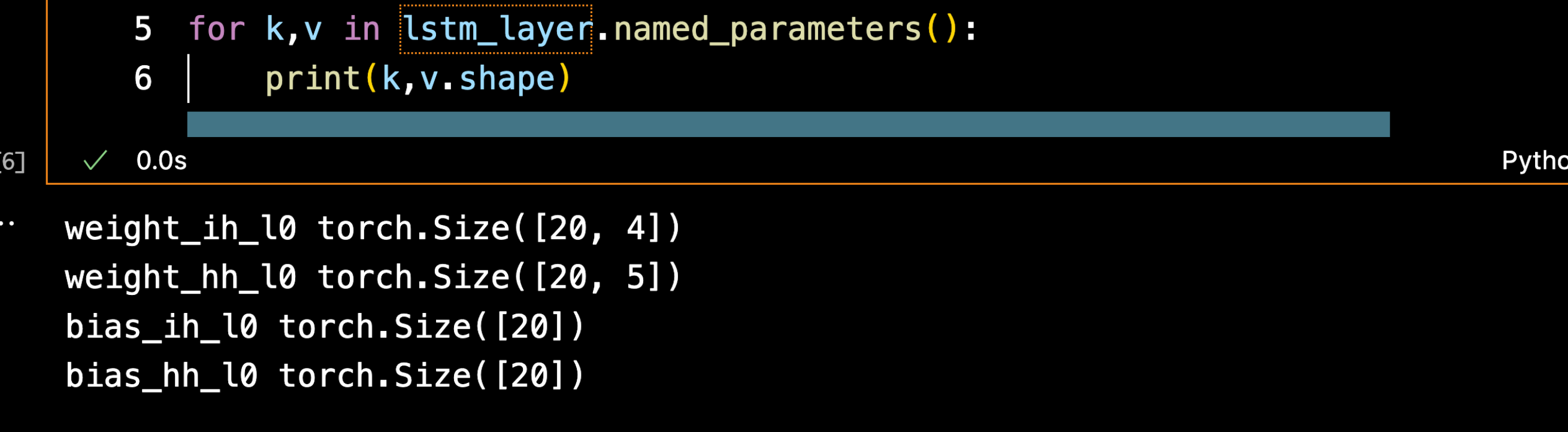

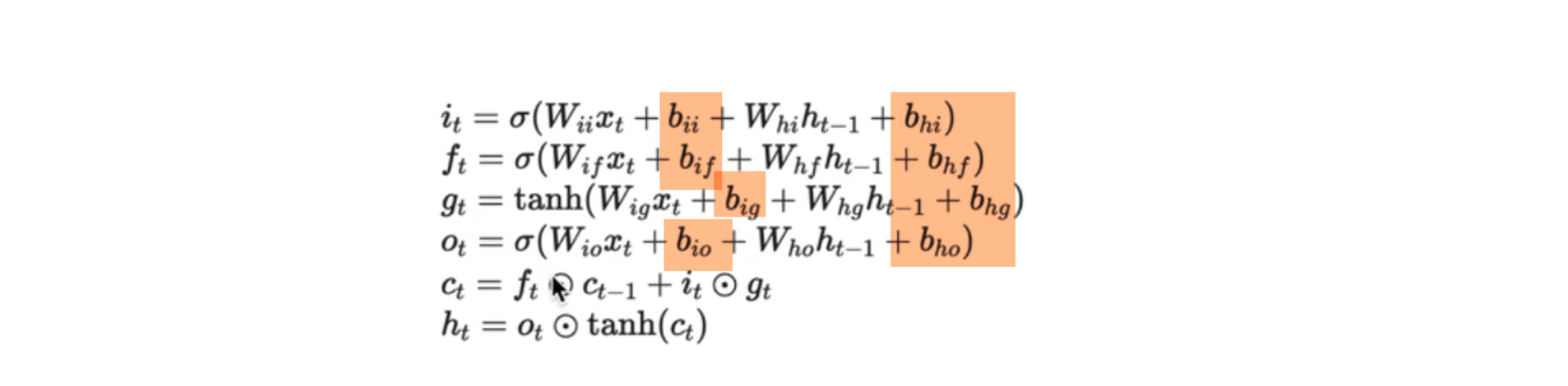

如图，还有$4$个$b_i$和$b_h$，输入 $linear$的偏置和上一时刻隐含状态线性层的偏置

同样这里 $4$个偏置，$4$个$b_i$ 就是直接加，不需要联合算

同样这里的$b_h$，也是$4$个偏置

维度都是跟$i_t、 f_t$ 维度是一样的，得到的 $i、f、g、o$以后，就可以算出当前时刻细胞的状态 $c_t$

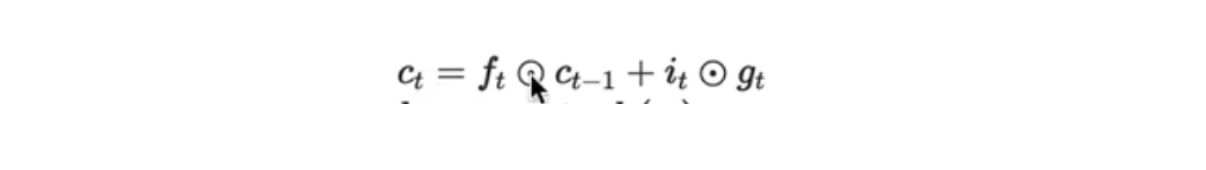

About $c_t$ ：

（1）$c_t= f_t×c_{t-1}$，中间的乘是逐元素的乘，不是矩阵乘法

（2）默认$f_t$跟$c_{t-1}$维度是一样的，同一位置上的元素两两相乘

（3）同样 $i_t$和$g_t$也是一样，同一位置的两两元素相乘

（4）乘完以后元素再加起来，得到$c_t$

$c_t$ 是当前时刻的细胞状态，就是上面的黑线，这黑线是 LSTM 的创新

（作者咋想的，要加条黑线，还有这些门的设计，why？）

整个LSTM就是靠黑线，来不断对历史信息进行筛选和更新，得到$c_t$以后，最终得到 $h_t$

$c_t=f_t \odot c_{t-1} + i_t \odot g_t $

$h_t = o_t \odot \tanh{c_t}$

$c_t = f_t \odot c_{t-1} + i_t \odot g_t$

$= \sigma{(W_f{[x_t,h_{t-1}]}+b_f)} \odot c_{t-1} + \sigma(W_i[x_t,h_{t-1}]+b_i) \odot \tanh(W_g[x_t,h_{t-1}]+b_g)$

$h_t = o_t \odot \tanh{c_t}$

$h_t = \sigma (W_o[x_t,h_{t-1}]+b_o) \odot \tanh{c_t}$

对比RNN 的公式：

$h_t = \tanh(W_h[x_t,h_{t-1}]+b_h)$

$=\tanh(x_tW_{ih}^T+b_{ih}+h_{t-1}W_{hh}^T+b_{hh})$

$c_t$ 也是为了最终 $h_t$ 的输出

整个LSTM的输出就是 $h_t$

ht：由$输出门×细胞状态 (经过激活函数 \tanh函数)$，所得到的值，就是$h_t$，$h_t$就是LSTM的输出

初始状态

（1）LSTM中的初始状态有 2 个

RNN有初始状态，同样在LSTM网络中，也有初始状态，但是LSTM 中的初始状态，有两个。

（2）需要提供什么初始状态？

从公式里找初始状态，哪些符号以 $t-1$为下标的，只要以$t-1$为下标的就是说需要提供初始状态，也就是说需要提供这些量的初始值

从$t$从$1$开始，带$t-1$下标的，需要提供$t_0$，所以一定有初始状态

从公式来看一共有两个带 $t-1$ 下标的

$f_t,i_t,o_t = \sigma(W[x_t,h_{t-1}]+b)$

$g_t = \tanh(W[x_t,h_{t-1}]+b)$

$c_t = f_t \odot c_{t-1} + i_t \odot g_t$

$h_t = o_t \odot \tanh{c_t}$

分别是$h_{t-1}$，$c_{t-1}$

也就是说在$t=1$时刻的时候，需要提供$h_0$、$c_0$，来算出$t=1$时刻的$h_1$和$c_1$

LSTM网络，相比于简单的RNN网络，初始状态就多了 $c_0$

ReCall RNN

(1) RNN的公式更简单，$h_t$是$x_t$跟$h_{t-1}$的线性组合

$h_t = \tanh{(W_h[x_t,h_{t-1}]+b_h)}$

(2)RNN需要的初始状态只有 $h_0$

从RNN的公式中可以看出来，只有一个符号，就是$h$下标是$t-1$，也就是说去算RNN的网络的时候，需要提供 $h_0$作为初始状态，因为如果要算$h_1$的话，我们必须要有$h_0$，所以必须要提供$h_0$，当然框架已经默认提供了$h_0$等于一个全0的向量

VS LSTM

$i_t,f_t,o_t = \sigma(W[x_t,h_{t-1}]+b)$

$g_t = \tanh(W[x_t,h_{t-1}]+b)$

$c_t = f_t \odot c_{t-1} + i_t \odot g_t$

$h_t = o_t \odot \tanh{c_t}$

在LSTM中，根据公式可以看到必须要提供$h_0$和$c_0$
LSTM相比于RNN又多了一个初始状态，不仅有$h_0$，还有$c_0$
在框架中，同样提供了默认的值：全0

补充：

我们也可以不用全$0$ 的默认值，也可以用其他的值，自己构造$h_0$和$c_0$

此时，$h_0$和$c_0$，可能是从某一个输入映射来的，这种初始化方法也叫Meta learning，即我们的初始值都是靠学来的

可以让初始状态，不是完全随机的，可以设置为与输入有关，或者跟 condition有关

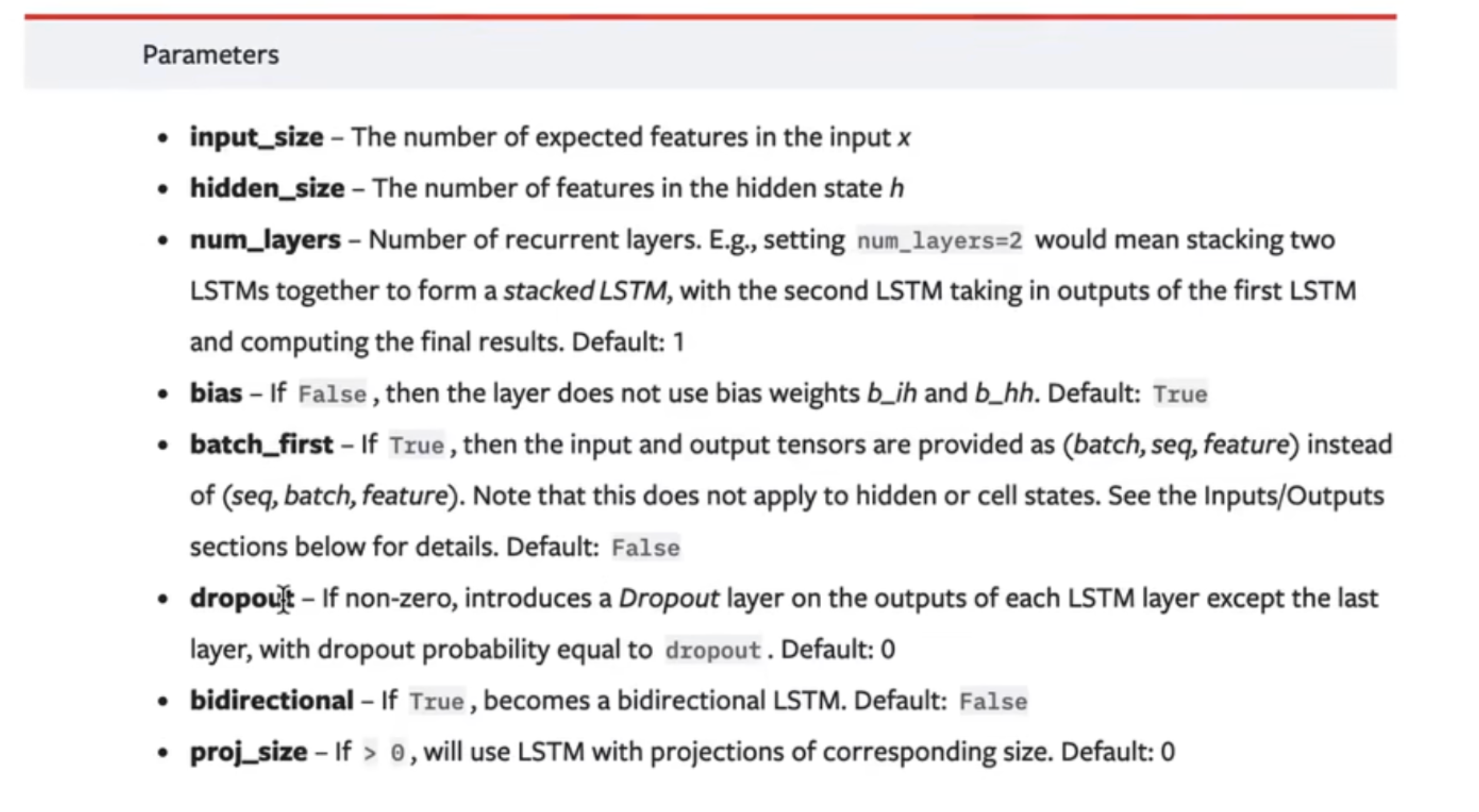

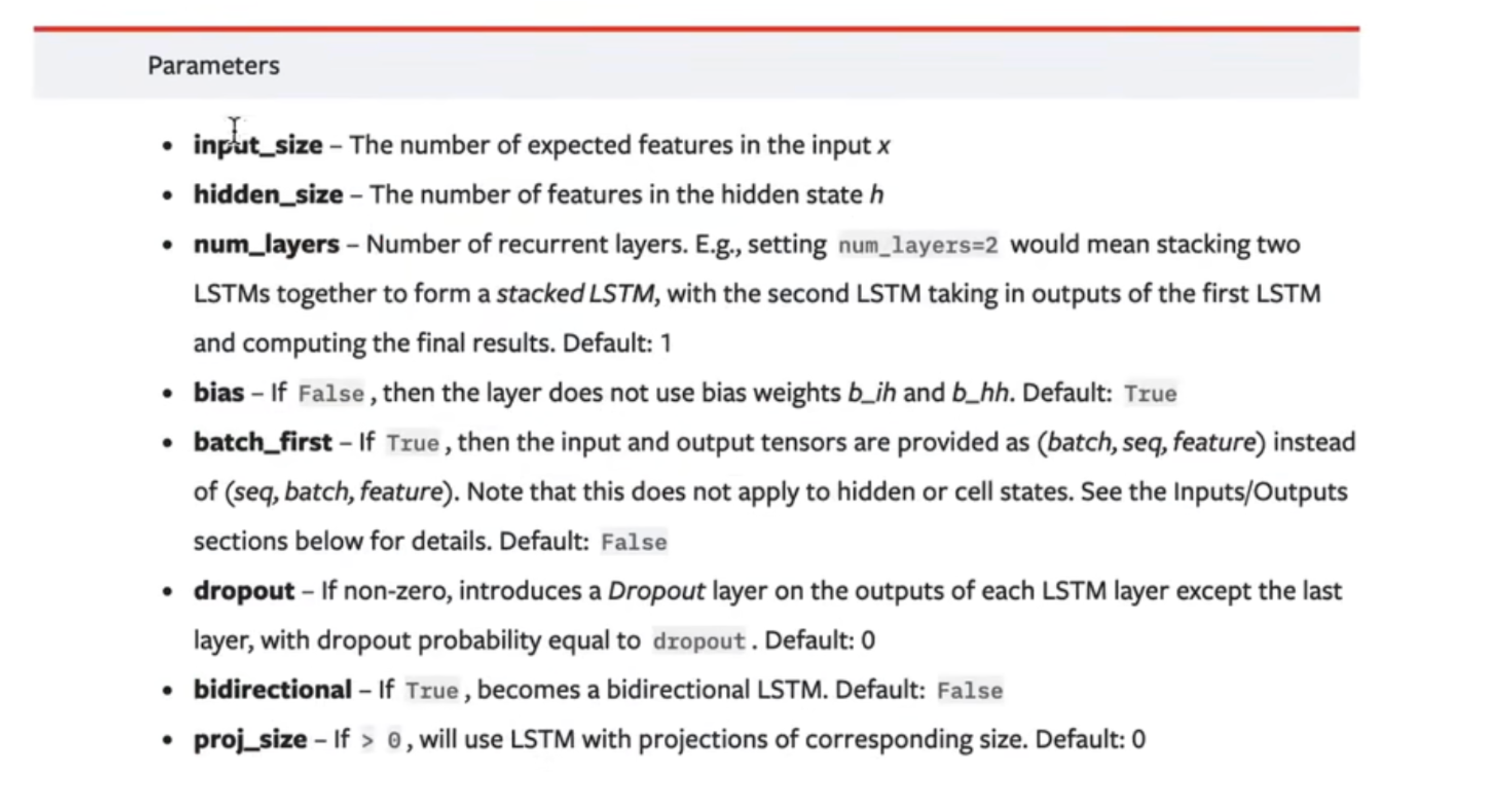

LSTM 初始化需要的参数

需要实例化LSTM的参数：

input_size：输入序列特征的大小
hidden_size ： ① LSTM网络 $h$的大小 ② hidden_size 也是$c$的大小
num_layers ：层数，构建多层的LSTM，多层堆叠起来，前一层的输出$h_t$，是作为下一层LSTM的输入$x_t$
bias：决定了$b_i$和$b_h$是否可以丢弃
batch_first：① 在pytorch中，默认的是batch是放在中间一维的 ② 可以把batch_first设置成true，此时 batch 就在第一维
dropout 以及双向 bidirectional

① 如果要构建双向的话，有forward layer和backward layer

② 最后的状态是由forward layer和backward layer拼接起来的状态

proj_size ：最后一个参数，这个参数相当于LSTM网络的变体：LSTMP

LSTM和LSTMP的原理与源码实现¶

LSTM & LSTMP

作用：为了减小LSTM的参数和计算量

因为LSTM的计算量是比较大的，LSTMP通过对$h_t$进行压缩，$h_t$的维度会变小，整个网络的参数量和运算量都会变小，有论文表明通过对 $h_t$ 进行压缩，性能损失不是很大，所以在具体地实验中，可以尝试LSTMP

实例化 LSTM 需要传入的参数 $\uparrow$
LSTM input parameters $\downarrow$
LSTM output $\downarrow$

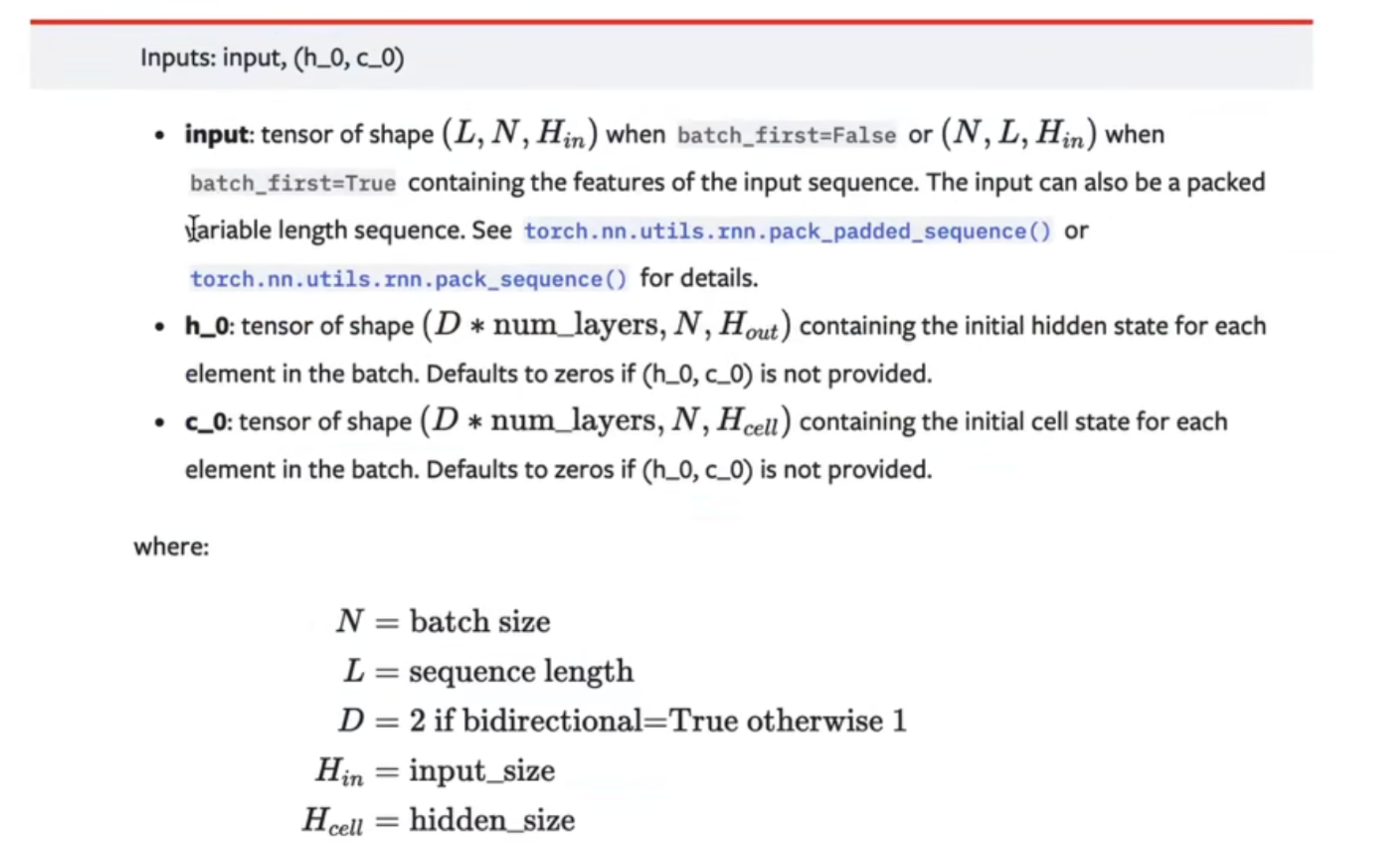

LSTM input parameters

1️⃣ input

格式：如果是 batch first=true的话： batch size×sequence length×input size。

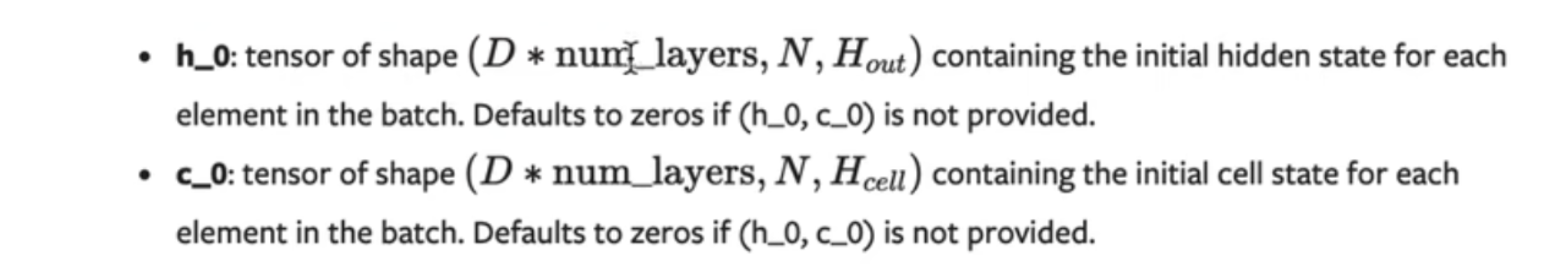

2️⃣ (h_0，c_0)

格式：元组

为什么是元组的形式？

为了跟RNN的api保持一致

RNN的api输入就是两个量，LSTM是RNN一个特殊的变体，所以虽然有两个初始状态，用两个更合乎常理，但还是用元组的形式组合起来

两个初始状态分别是 h_0和c_0

就是所有带 t-1 下标的，这些符号都需要提供一个初始值

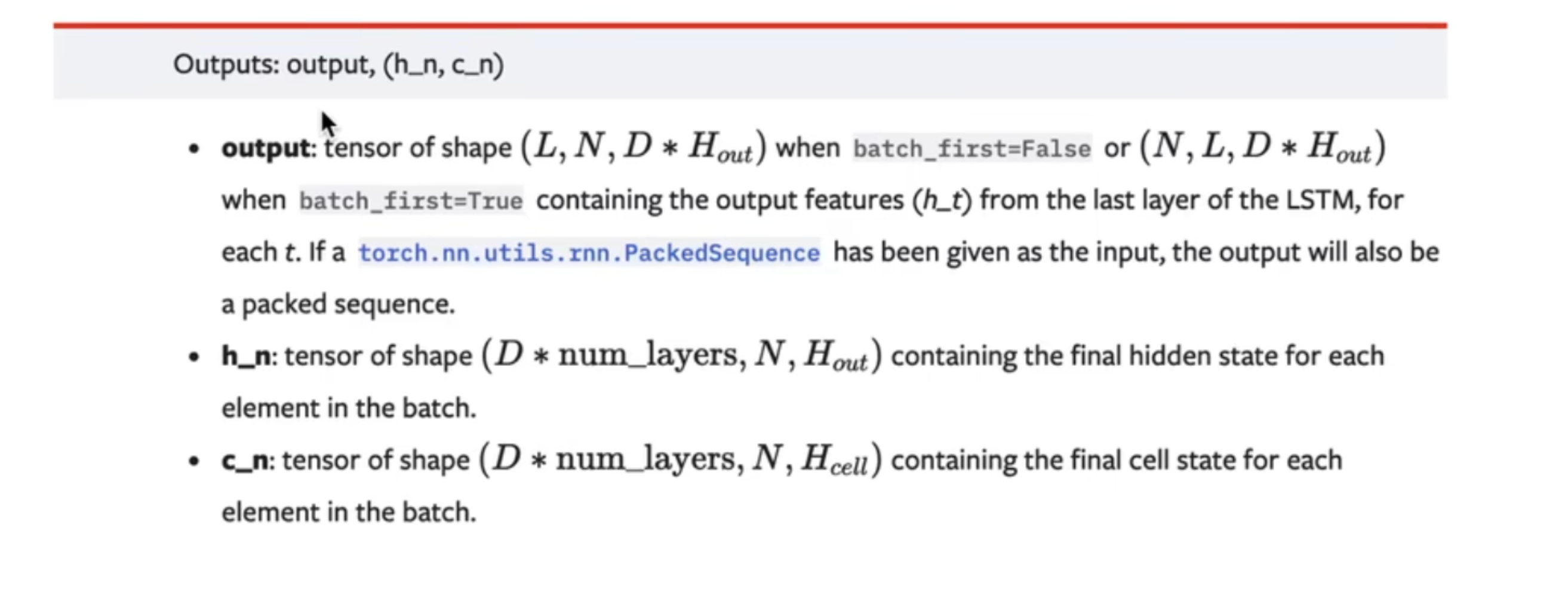

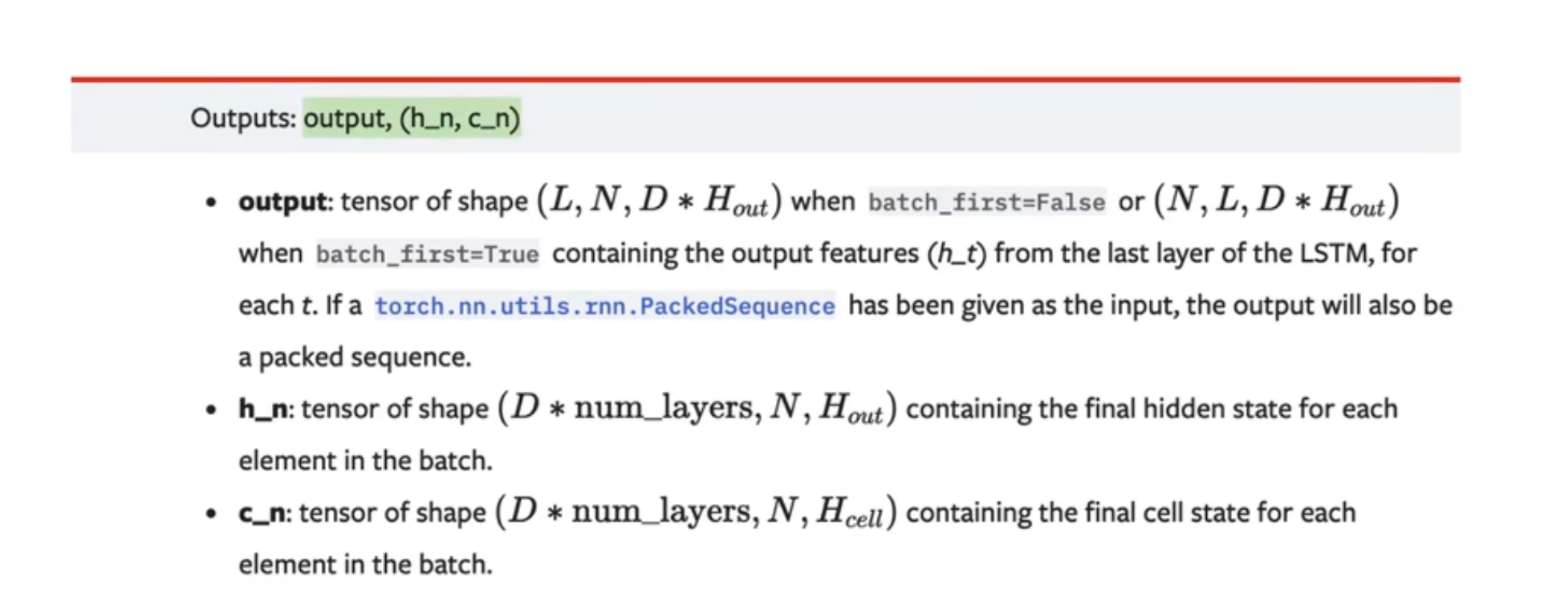

LSTM output

虽然是输出 c_n，但是 h_n = o_n × tanh(c_n)，h_n 与 c_n 是由 c_n 计算来的，即使说 c_n 是中间结果也可以，但 c_n 是 LSTM 的核心

Outputs：output,(h_n,c_n)

output：整个模型序列的输出，shape= batch size×sequence length×hidden size，output 反应整个序列的状态输出；
(h_n,c_n) ：元组形式，h_n和c_n，表示最后一个时刻的隐含状态和细胞状态

思考：output,(h_n,c_n)有什么作用？

1️⃣ output

output是一个many to many的建模

输入是一个序列，输出也是一个序列，保留序列中的每个元素，比方说，对一个文本的多音字进行预测，或者说词性进行预测，都是 many to many的任务，需要每一时刻的输出

2️⃣ h_n

h_n是一个many to one的任务

比方说输入一段话到LSTM网络中，最终只取最后一个时刻的状态，并且希望最后一个时刻的状态，就能去表征整句话的特征，然后再对最后一个状态进行分类，或者进行 sequence embedding，这个是 many to one的任务，就可以用到h_n

以上：

实例化 LSTM 需要的传入参数
LSTM 算子的 input parameters
LSTM 的 outputs

RECall BiRNN

Python

# step3 手写一个 bidirectional_rnn_forward函数，实现双向RNN的计算原理
def bidirectional_rnn_forward(input,
                              weight_ih,
                              weight_hh,
                              bias_ih,
                              bias_hh,
                              h_prev,
                              weight_ih_reverse,
                              weight_hh_reverse,
                              bias_ih_reverse,
                              bias_hh_reverse,
                              h_prev_reverse):
    bs,T,input_size = input.shape
    h_dim = weight_ih.shape[0]
    h_out = torch.zeros(bs,T,h_dim*2) # 初始化一个输出（状态）矩阵，注意双向是两倍的特征大小

    forward_output = rnn_forward(input,
                                 weight_ih,
                                 weight_hh,
                                 bias_ih,
                                 bias_hh,
                                 h_prev)[0]  # forward layer
    backward_output = rnn_forward(torch.flip(input,[1]),
                                  weight_ih_reverse,
                                  weight_hh_reverse,
                                  bias_ih_reverse, bias_hh_reverse,
                                  h_prev_reverse)[0] # backward layer

    # 将input按照时间的顺序翻转
    h_out[:,:,:h_dim] = forward_output
    h_out[:,:,h_dim:] = torch.flip(backward_output,[1]) #需要再翻转一下 才能和forward output拼接


    h_n = torch.zeros(bs,2,h_dim)  # 要最后的状态连接

    h_n[:,0,:] = forward_output[:,-1,:]
    h_n[:,1,:] = backward_output[:,-1,:]

    h_n = h_n.transpose(0,1)

    return h_out,h_n
    # return h_out,h_out[:,-1,:].reshape((bs,2,h_dim)).transpose(0,1)

# 验证一下 bidirectional_rnn_forward的正确性
bi_rnn = nn.RNN(input_size,
                hidden_size,
                batch_first=True,
                bidirectional=True)
h_prev = torch.zeros((2,bs,hidden_size))
bi_rnn_output,bi_state_finall = bi_rnn(input,h_prev)

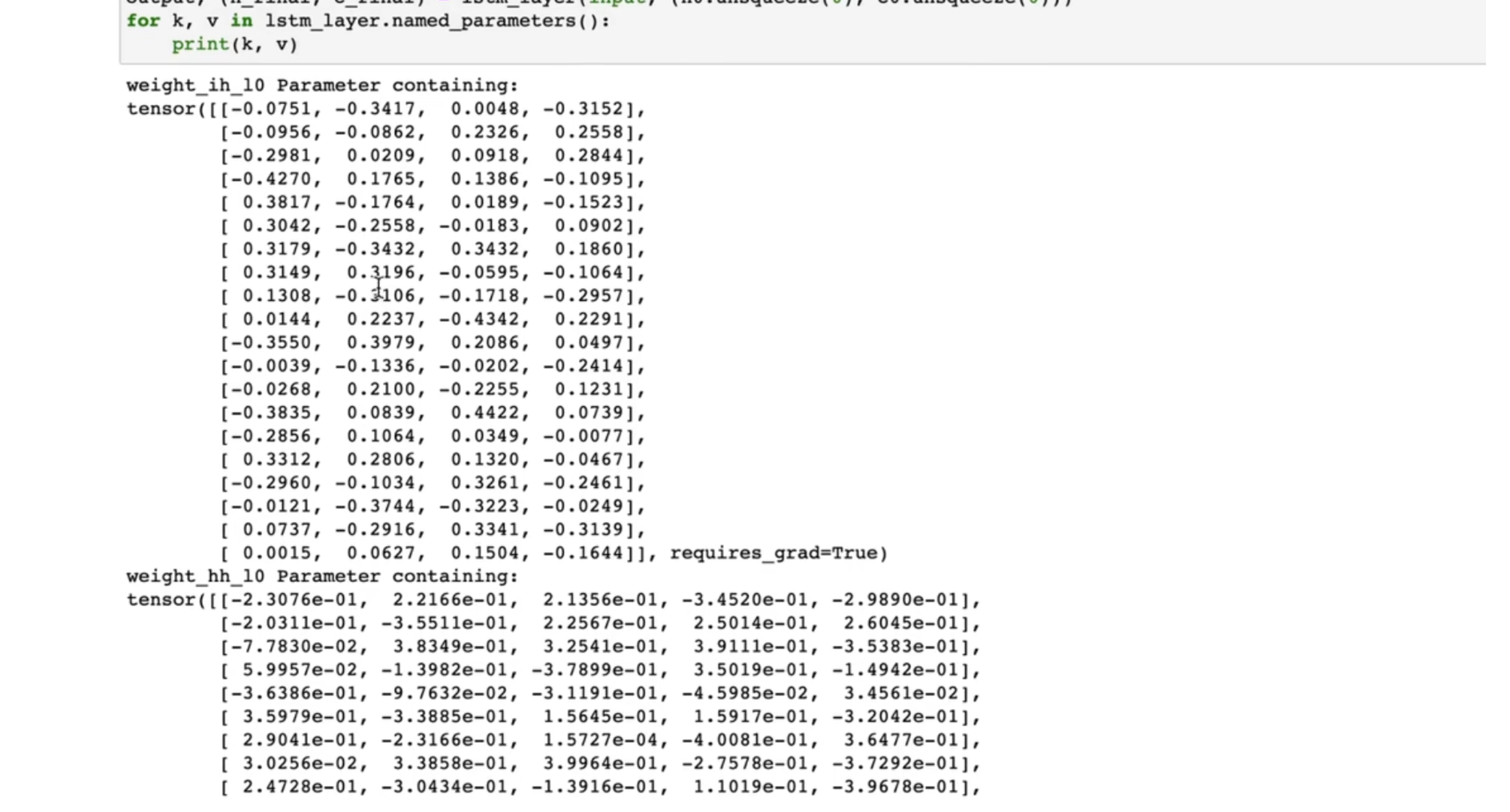

for k,v in bi_rnn.named_parameters():
    print(k,v)

有forward layer还有backward layer

Python

    forward_output = rnn_forward(input,
                                 weight_ih,
                                 weight_hh,
                                 bias_ih,
                                 bias_hh,
                                 h_prev)[0]  # forward layer
    backward_output = rnn_forward(torch.flip(input,[1]),
                                  weight_ih_reverse,
                                  weight_hh_reverse,
                                  bias_ih_reverse, bias_hh_reverse,
                                  h_prev_reverse)[0] # backward layer

主要看backward layer

首先对输入进行一个翻转 torch.flip(input,[1]) ，按照时间维度进行翻转，同样喂入到RNN forward函数中，有各种翻转

再把forward output和backward output拼起来，在特征维度上拼起来就构成了 h_out，也就是双向RNN网络

Python

    # 将input按照时间的顺序翻转
    h_out[:,:,:h_dim] = forward_output
    h_out[:,:,h_dim:] = torch.flip(backward_output,[1])
    #需要再翻转一下 才能和forward output拼接

    h_n = torch.zeros(bs,2,h_dim)  # 要最后的状态连接
    h_n[:,0,:] = forward_output[:,-1,:]
    h_n[:,1,:] = backward_output[:,-1,:]
    h_n = h_n.transpose(0,1)
    return h_out,h_n

双向GRU和双向 LSTM 原理也是一样的

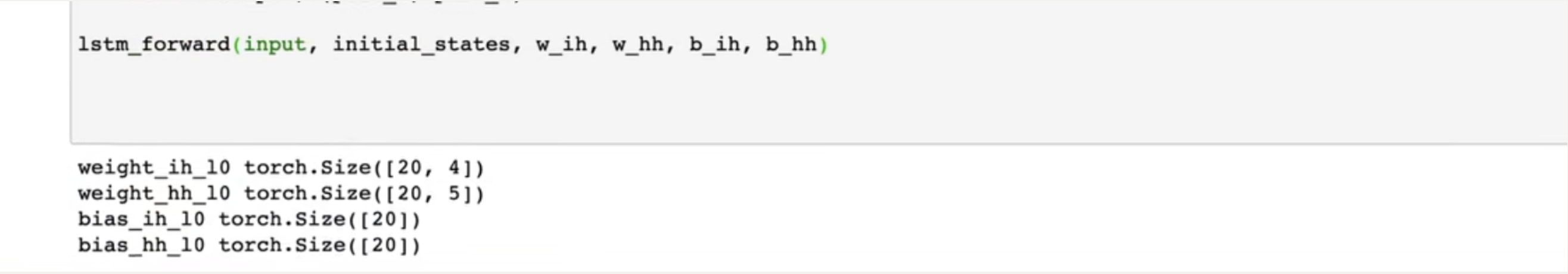

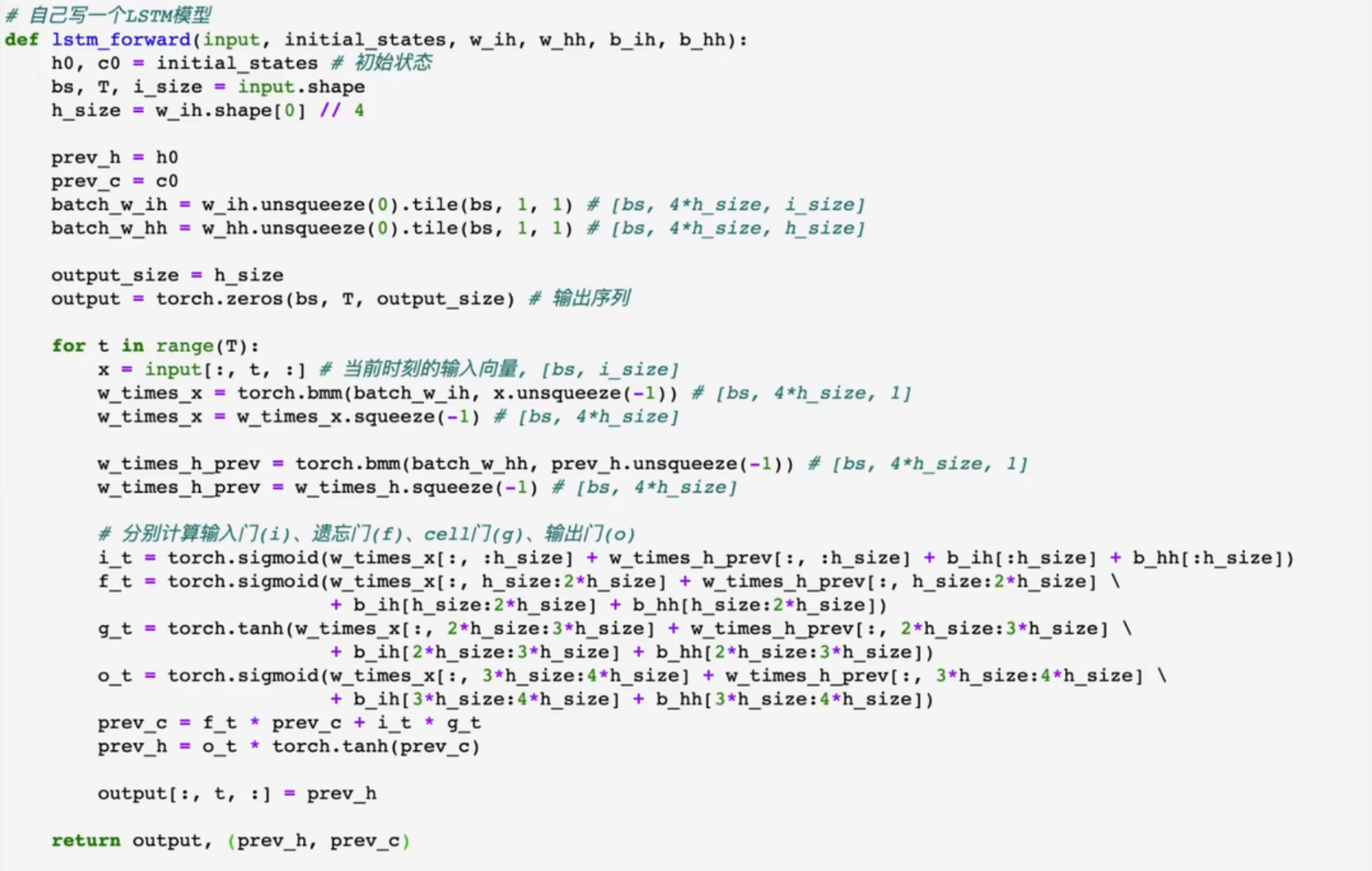

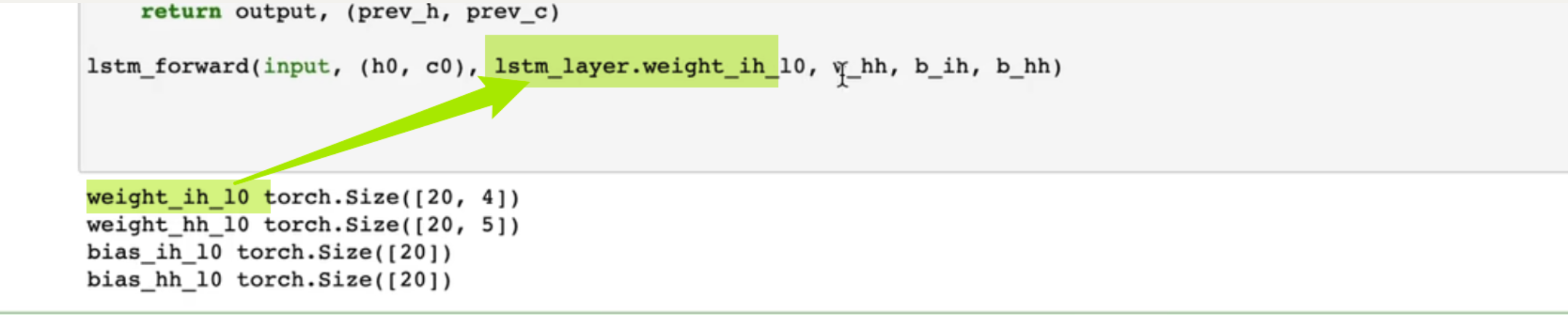

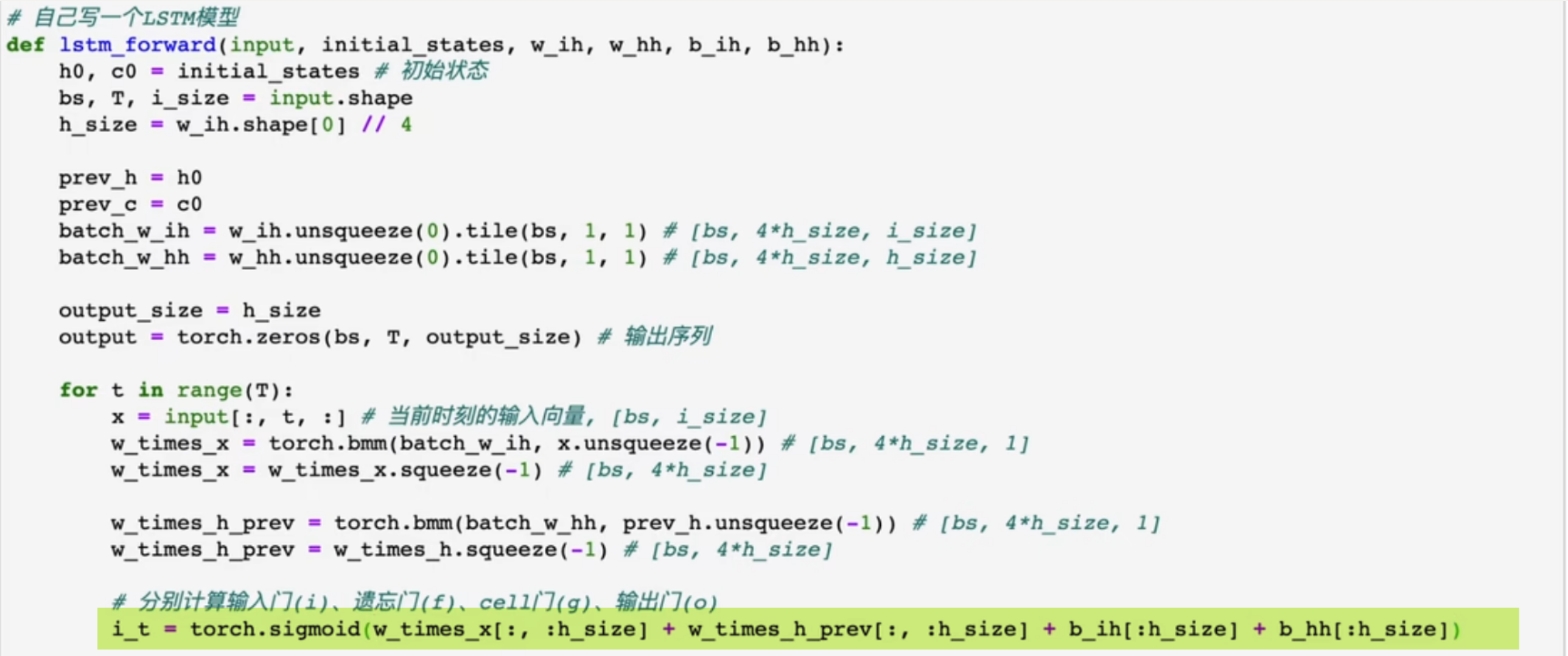

实现 LSTM

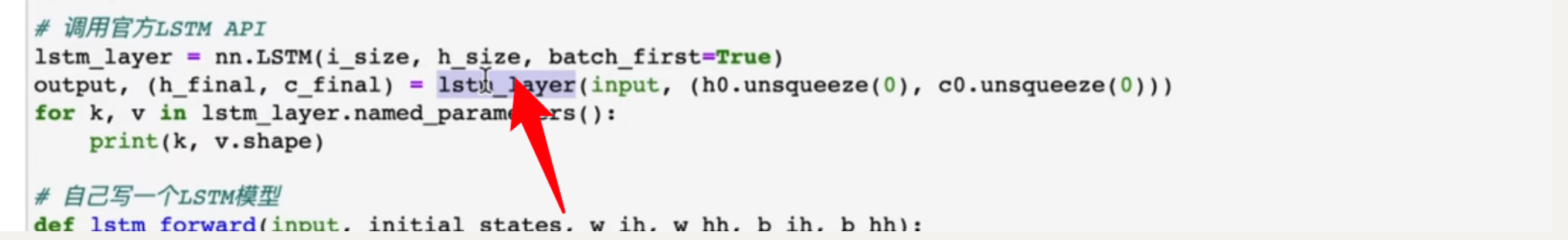

调用官方 api

Python

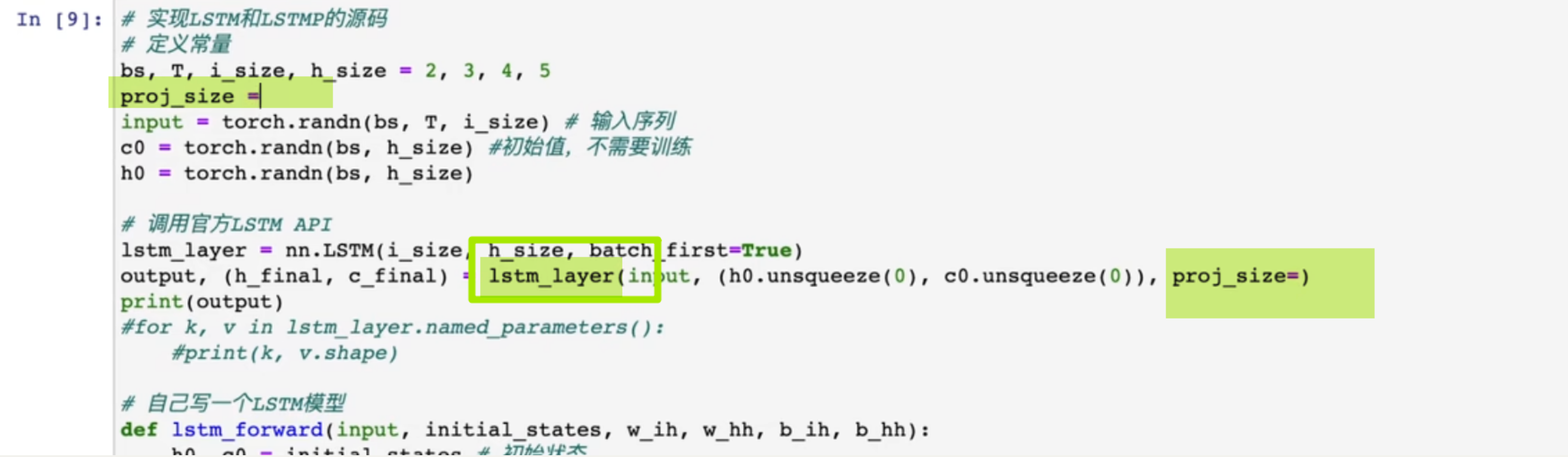

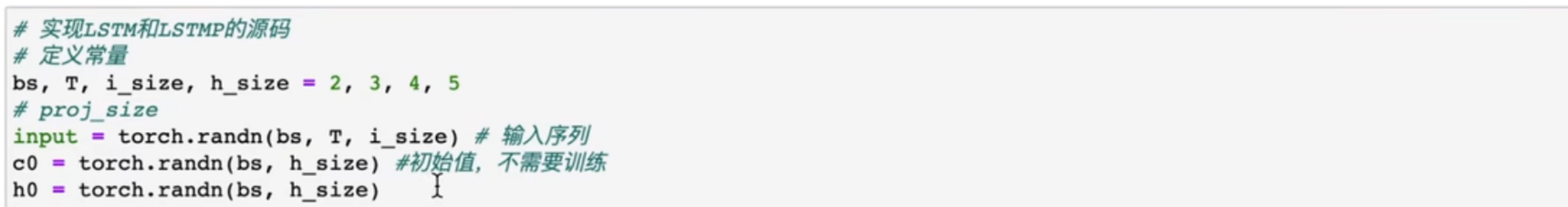

# 实现LSTM和LSTMP的源码

第 1 步：定义常量

batch size
时间：T
输入特征大小：i_size
h_size：hidden size网络细胞状态的大小

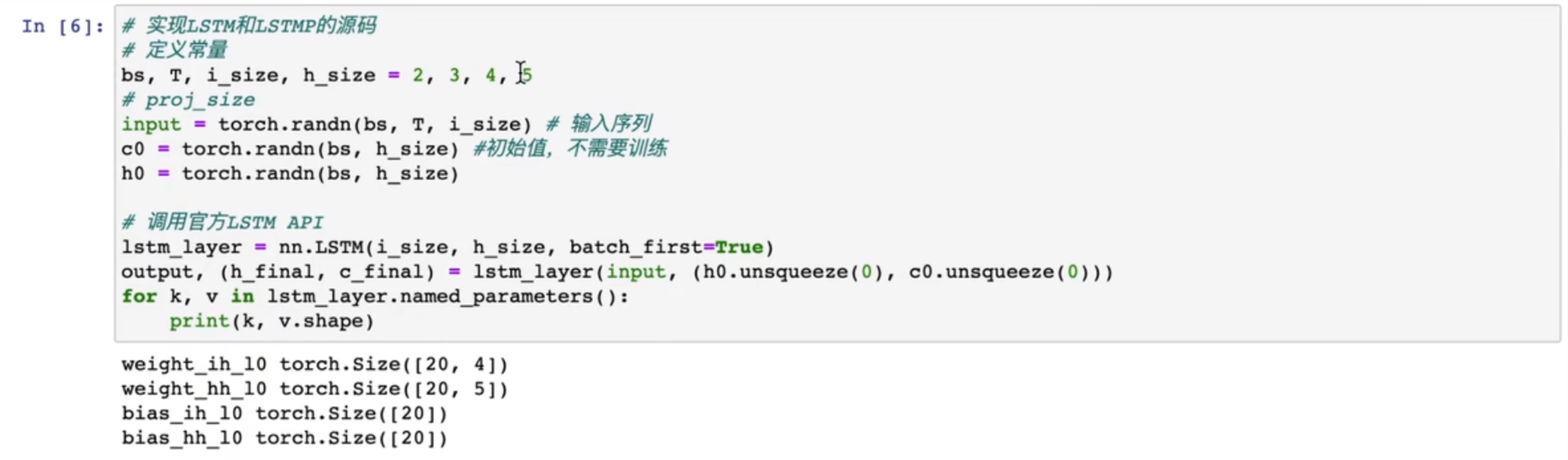

Python

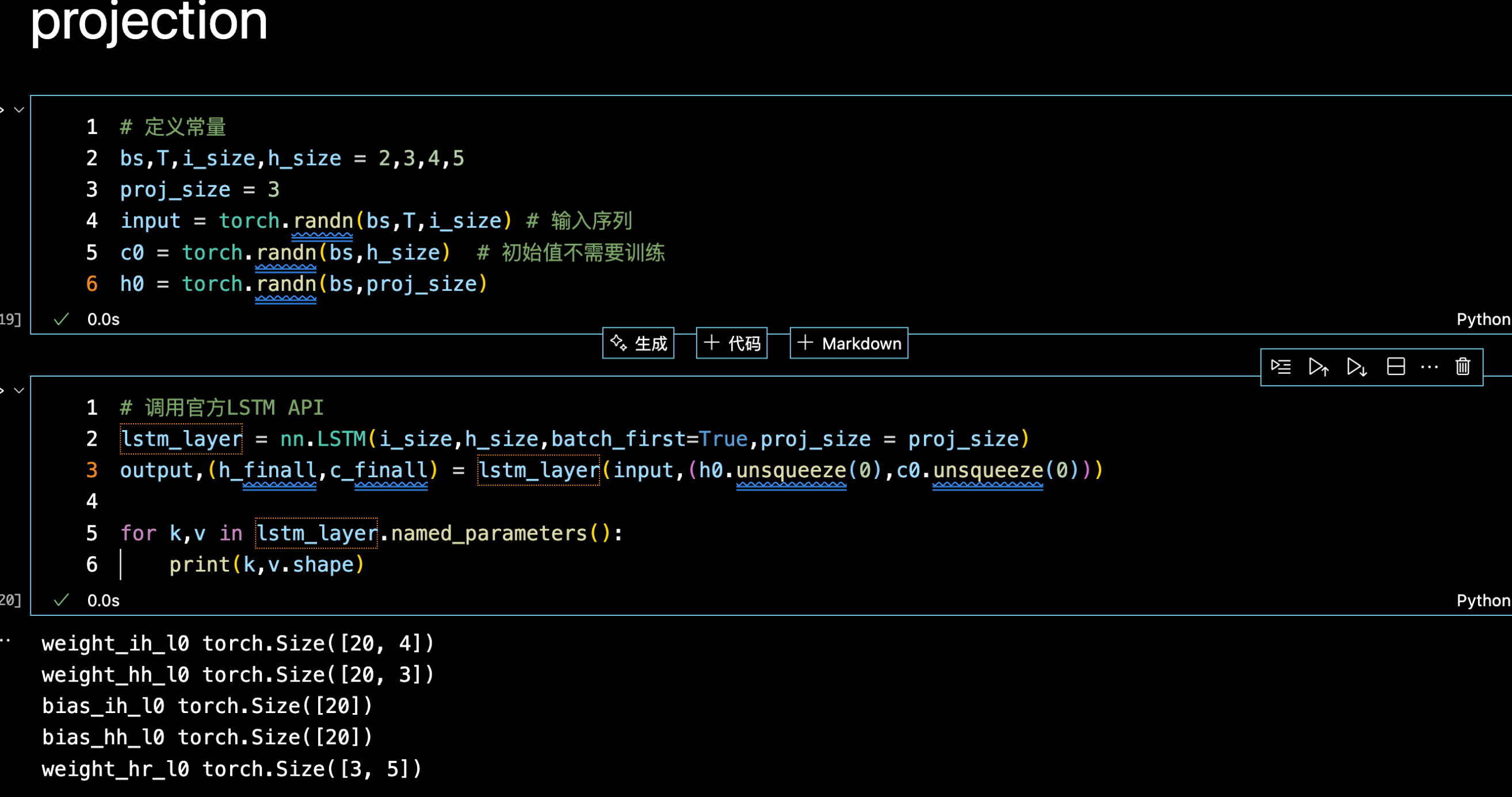

# 定义常量
bs,T,i_size,h_size = 2,3,4,5

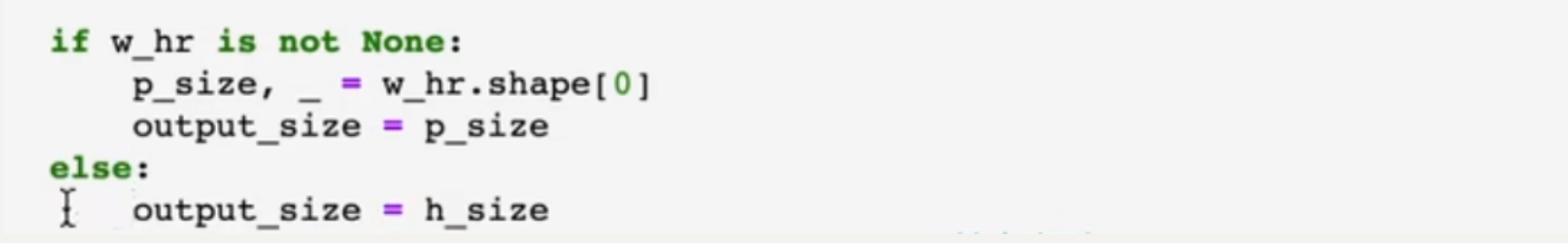

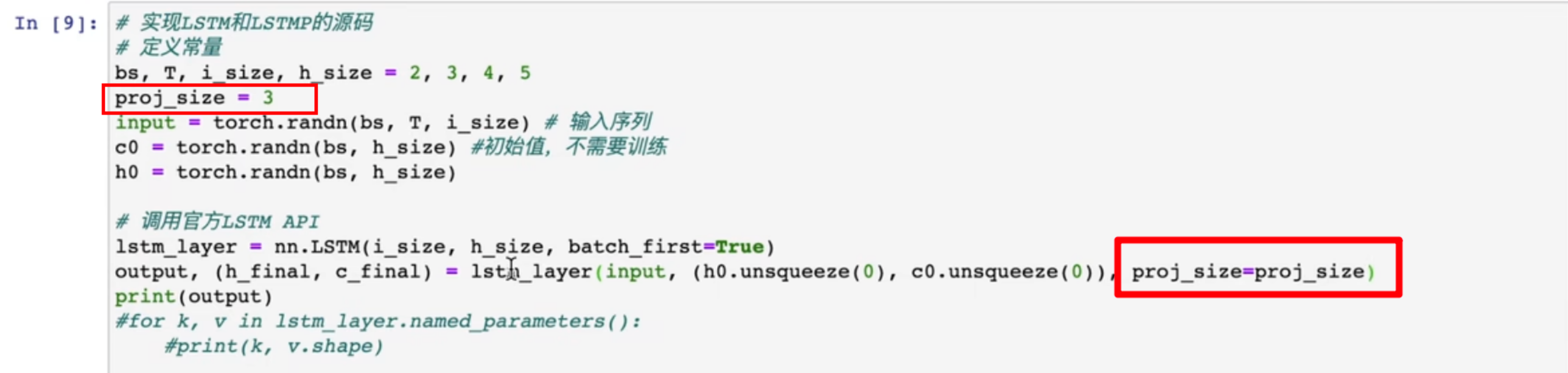

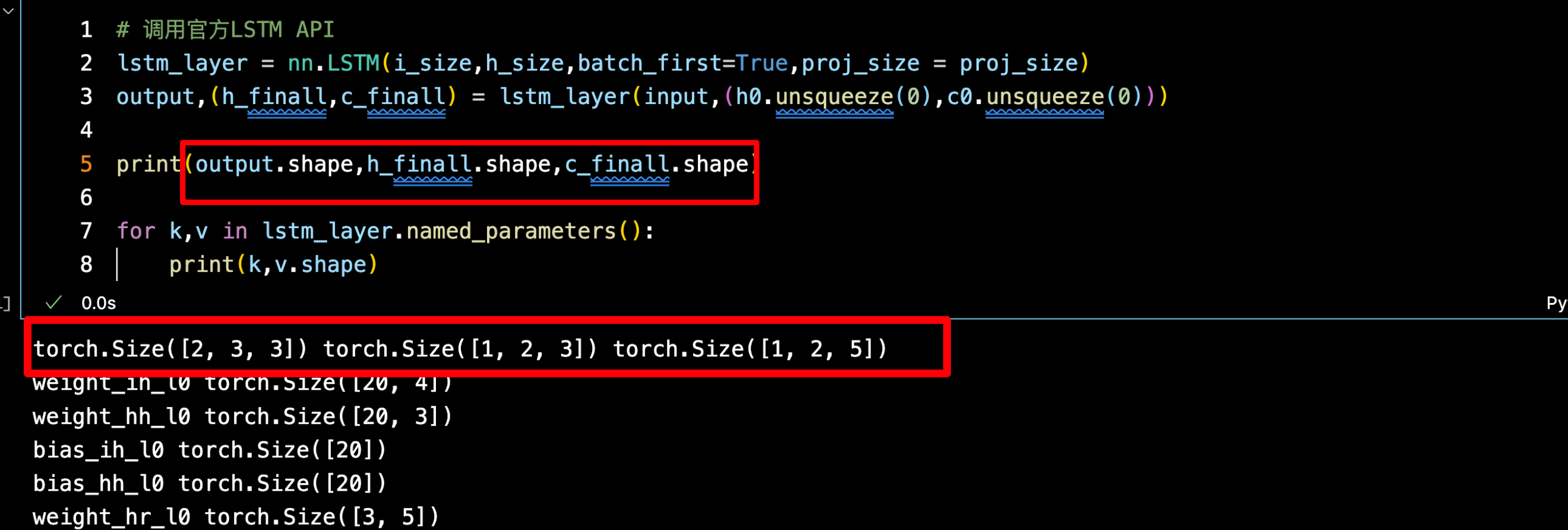

projection size 也就是投影的大小（暂跳）

Python

# proj_size

第 2 步：构建输入 input

喂入到LSTM网络的特征序列

用正态分布初始化 torch.randn 输入

Python

input = torch.randn(bs,T,i_size) #输入序列

第 3 步：初始化初始状态：c_0、h_0

除了输入序列，还需要初始化两个初始状态，分别是c_0和h_0

c_0

假设只考虑一层，c_0的初始状态就是 batch size×hidden size

Text Only

c0 = torch.randn(bs,h_size)

因为c本身就是一个向量，向量长度就是 hidden_size

考虑到 batch维度，所以写成 batch size×hidden size

以上，初始化 c_0

Python

c0 = torch.randn(bs,h_size) # 初始值 不需要参与训练

h_0

c_0 不需要训练，h_0也是一样的，就是提供了h的初始值

写 batch_size ×hidden_size

先写 hidden_size，暂时不考虑考虑projection size

Text Only

h0 = torch.randn(bs,h_size)

以上，定义好了三个基本的量：输入 input 和初始值(c_0,h_0)

第 4 步：调用官方LSTM API，实例化

Python

# 调用官方LSTM API

官方api就是nn.LSTM

Python

nn.LSTM()

实例化需要传入的参数

传入的参数顺序分别是 input size、hidden size、batch first

projection size暂时不用

input_size 就是 i_size
hidden_size就是h_size
batch_first设置成 true

以上实例化了简单的LSTM layer，定义：lstm_layer

Python

lstm_layer = nn.LSTM(i_size,h_size,batch_size=True)

第 5 步：LSTM 算子 input parameters

在定义好LSTM layer以后，把输入和初始状态分别传入到LSTM layer中

具体怎么传入参数?

去看api

从api可以看到，inputs是 input和一个元组

在元组中，需要传入h0和c0

所以代码写input，然后再写一个元组

Python

lstm_layer(input,())

元组分别传入 h0 和c0

Python

lstm_layer(input,(h0,c0))

那维度是多少呢？官方文档：

h0的维度是D*num_layers×N×H_out

c0也是一样的，首先初始化 N×H_out

Python

output,(h_finall,c_finall) = lstm_layer(input,
                                        (h0.unsqueeze(0),c0.unsqueeze(0)))

演示的是单向的LSTM网络，是一层的，所以前面的数字在初始化时省掉了

现在先扩一下，扩成三维

对h0调用unsqueeze函数，在第0维扩一维

c0也同样扩维，变成三维张量，第0维是1

以上是单层单向LSTM 算子，可以得到输出

Python

# 定义常量
bs,T,i_size,h_size = 2,3,4,5
# proj_size
input = torch.randn(bs,T,i_size) # 输入序列
c0 = torch.randn(bs,h_size)  # 初始值不需要训练
h0 = torch.randn(bs,h_size)
# 调用官方LSTM API
lstm_layer = nn.LSTM(i_size,h_size,batch_first=True)
output,(h_finall,c_finall) = lstm_layer(input,
                                (h0.unsqueeze(0),c0.unsqueeze(0)))

for k,v in lstm_layer.named_parameters():
    print(k,v.shape)

第 6 步：输出 Outputs:output,(h_n,c_n)

这里写输出：

Python

# 调用官方LSTM api
lstm_layer = nn.LSTM(i_size,
                     h_size,
                     batch_first=True)
output,(hn,cn) = lstm_layer(input,
                            (h0.unsqueeze(0),c0.unsqueeze(0)))

以上调用好了api，接下来打印output

Python

print(output)

改名字，定义h_finall和c_finall，表示最后一个时刻的隐含状态和细胞状态

Python

output,(h_finall,c_finall) = lstm_layer(input,
                                        (h0.unsqueeze(0),c0.unsqueeze(0)))

第 7 步：打印LSTM 模型参数

官方 api 实现 LSTM，可以调用 LSTM layer 的 named_parameter 函数，打印权重和名字，查看 LSTM 模型参数

Python

for k,v in named_parameters():
    print(k,v)

可以看到LSTM的参数名以及具体的张量：

weight_ih_l0 对应公式里的 $W_{ii}$ $W_{if}$ $W_{ig}$ $W_{io}$ 四个 $W_i$放到了一个 weight_ih里面
weight_hh_l0 这个参数是公式的四个 $W_{hi}$ $W_{hf}$ $W_{hg}$ $W_{ho}$ $W_h$拼起来的
bias_ih_l0
bias_hh_l0

最后两个偏置项，同样是拼起来的，这样直接看张量不清晰，接下来看shape

可以看到这个LSTM layer中一共有4个参数；

第一个参数是 weight_ih_l0 ： 20×4

为什么是 20×4呢？

20是hidden_size，就是5这个维度，然后把4个W拼起来

本来每一个是5行，现在拼成了20行，20就是5×4

4是 input_size，因为这个w_ih是跟 input 相乘的，是对input进行线性变换的参数

解释这里的权重：

$T=3，input\_size = 4，hidden\_size = 5$

$4(4×1) \stackrel{5×4}{\rightarrow} 5(5×1)$

$∴ weight\_ih = 5 × 4 堆叠 4 个 → 20×4$

第二个参数 weight_hh_l0 参数是 20×5的

20 是 4×5 来的

5 是weight_hh是跟上一时刻的隐含状态进行线性变换的，维度是5

$∴ 1 个 weight\_hh shape = 5 × 5$

隐藏层是linear层：y=wx+b

w的维度就是hidden size×input size

这里的hidden_size就是5，input_size是4

第三个、第四个参数：两个bias

bias_ih和bias_hh 都是20，20是 4×5来的，就是有4个bias（4个bi和4个bh），把这四个拼起来，每一个长度都是20的

以上是LSTM不带projection的实现

Python

import torch
import torch.nn as nn
import torch.nn.functional as F

# 定义常量
bs,T,i_size,h_size = 2,3,4,5
input = torch.randn(bs,T,i_size) # 输入序列
c0 = torch.randn(bs,h_size)  # 初始值不需要训练
h0 = torch.randn(bs,h_size)

# 调用官方LSTM API
lstm_layer = nn.LSTM(i_size,h_size,batch_first=True)
output,(h_finall,c_finall) = lstm_layer(input,(h0.unsqueeze(0),c0.unsqueeze(0)))

for k,v in lstm_layer.named_parameters():
    print(k,v.shape)

OUT：

Python

weight_ih_l0 torch.Size([20, 4])
weight_hh_l0 torch.Size([20, 5])
bias_ih_l0 torch.Size([20])
bias_hh_l0 torch.Size([20])

可以根据这些参数，来自己写一个LSTM模型

自定义 LSTM 实现¶

Python

# 自己写一个LSTM模型

根据上面的参数、h0、c0、input，可以自己写一个LSTM

Python

def lstm_forward():
    pass

第 1 步：函数签名

首先思考这个 LSTM 模型，需要哪些输入呢？

第一个：需要传入的 input

第二个：元组形式的 initial states

第三个：权重和偏置，包括W_ih、W_hh、b_ih、b_hh

以上是LSTM forward的签名

Python

def lstm_forward(input,
                 initial_states,
                 w_ih,
                 w_hh,
                 b_ih,
                 b_hh):

如果带 projection的话，后面还需要再加参数

第 2 步：拆解initial states： h0和c0

Python

h0,c0 = initial_states  # 初始状态

第 3 步：拆解 input.shape

通过input shape得到batch size、时间T，input size

得到时间T，进行for循环，不断的迭代，不断的运算

Python

bs,T,i_size = input.shape

以上是input_size

还有h_size

h_size怎么得到呢？

h_size根据 W 的维度来确定

比如weight_ih，除以4就好了，因为是4个 W 拼起来的

Python

h_size = w_ih.shape[0]//4

第0维除以4，就是每一维的hidden_size

第 4 步：for 循环初始化

把h0和c0换名字：prev_h 和 prev_c

因为会在 for循环中，不断的更新 prev_h和prev_c

Python

prev_h = h0
prev_c = c0

把每一时刻的h和c当做下一时刻的 prev_h和prev_c

第 5 步：output size

另外还有一个 size 叫做 output size，也就是 输出的状态大小 就是 hidden size

Python

output_size = h_size

以上是初始化output

在写神经网络或者循环神经网络：

（1）首先初始化矩阵；

（2）然后对矩阵进行填充，矩阵的大小跟输入特征大小是一样的

输入序列大小：bs×T×input_size

batch size和 T 维度是不变
然后特征维度 input size 改成 output size

以上完成 output 的初始化

Python

output = torch.zeros(bs,T,output_size) # 输出序列

第 6 步：for 循环

完成初始化以后，接下来对时间进行遍历

LSTM就是每一时刻都在对上一时刻的$c$和 $h$进行更新，for循环实现这个过程，对每一时刻进行运算，循环的步数就是大T步

Python

for t in range(T):

在每一个循环的开始：

需要拿到当前这一时刻的$x$，可以通过$input$拿

因为$input$这个维度就是 batch size×T×input size，当前时刻的输入拿到 t 这一维度就好，就是当前时刻的输入向量

Python

x = input[:,t,:]  # 当前时刻的输入向量

接下来，根据公式进行计算：

$weight_{ih} = [w_{ii},w_{if},w_{ig},w_{io}]'$

$\mathrm{w_{ii}}$ ： 5 × 4
$\mathrm{weight_{ih}}$ ：20×4

公式的代码实现逻辑：

首先计算 $W × x$，再计算 $W × h$

先把 大的一块 算出来

拼起来的W分别与x和h进行一个相乘，考虑到 batch，需要运用的带batch的矩阵相乘；

明确 W_ih和W_hh的维度是什么：

Python

w_ih #
w_hh

w ih 是 4倍的hidden size× input size
w hh 是 4倍的hidden size× hidden size

以上是两个权重的维度

Python

w_ih  # [4*h_size,i_size]
w_hh  # [4*h_size,h_size]

计算 $w_{ih} \cdot x$

思考： $x$的维度是多少呢？ batch size×input size

Python

x = input[:,t,:]  # 当前时刻的输入向量，[bs,i_size]

分析：

🐾 $x$ 是带 batch的，但是$w$是不带batch的

🐾 所以首先要对 w 扩维度，把 batch 维度扩出来，batch维放在开始，所以扩 0维

Python

w_ih.unsqueeze(0)  # [4*h_size,i_size]
w_hh  # [4*h_size,h_size]

需要batch size(bs)个，所以用.tile函数对第0维复制bs倍，后面两个维度不变，把这个变量叫做 batch_w_ih

Python

batch_w_ih = w_ih.unsqueeze(0).tile(bs,1,1) # [bs,4*h_size,i_size]

以上实现了权重的扩维，变成了三维

同样w hh也是一样的，先扩一个 batch维度，然后tile复制一下，定义为batch_w_hh

Python

batch_w_hh = w_hh.unsqueeze(0).tile(bs,1,1)

维度变成了 $\mathrm{bs × 4倍的hidden\_size × hidden\_size}$

Python

batch_w_ih = w_ih.unsqueeze(0).tile(bs,1,1) # [bs,4*h_size,i_size]
batch_w_hh = w_hh.unsqueeze(0).tile(bs,1,1) # [bs,4*h_size,h_size]

以上对权重进行扩维，扩维以后：

当前的 batch_w_ih形状是 $\mathrm{bs × 4倍的hidden\ size×input\ size}$
当前的 输入向量 x 的形状是： $\mathrm{batch\ size×input\ size}$

让这两个矩阵进行 bmm 的相乘，也就是batch matrix multiplication

那就要保持 batch 这个维度是相同的
后面的两个维度要满足矩阵乘法的基本规则：第一个矩阵的列数＝第二个矩阵的行数

所以要对 x 进行扩维，同样对x的 第三维 增加一个维度

Python

x.unsqueeze(-1)

计算 w_times_x：调用一下 torch.bmm函数：

首先传入 batch w ih

Python

w_times_x = torch.bmm(batch_w_ih,)

然后传入 x，并对 x进行扩维

在-1维 扩一维，变成 $\mathrm{batch\ size × input\ size ×1}$

得到乘法的结果 w_times_x ：

Python

w_times_x = torch.bmm(batch_w_ih,x.unsqueeze(-1))  # [bs,4*h_size,1]

相乘以后的维度是多少呢？

相乘以后的维度： $\mathrm{batch\ size× 4倍的hidden\ size × 1}$
最后的1维度不要，把 1 这个维度去掉：

Python

w_times_x = w_times_x.squeeze(-1) # [bs,4*h_size]

以上把 1 这个维度去掉了，形状是 batch size × 4倍的hidden size

以上是 w times x 的计算过程

实现完 w_times_x，具体来说就是 $W_{ii}x_t$ 、 $W_{if}x_t$ 、 $W_{ig}x_t$ 、 $W_{io}x_t$

还有 w_times_h，就是LSTM网络中后四项

实现思路是一样的，复制下来改成

w_hh
prev_h
因为是跟 h_{t-1} 进行线性组合，所以也要写成 h_prev
同样也要把 维度 变成 二维的

Python

w_times_h = torch.bmm(batch_w_hh,h_prev.unsqueeze(-1))
# [bs,4*h_size,1]
w_times_h = w_times_h.squeeze(-1) # [bs,4*h_size]

以上算出 w_times_h

最后把名称改成 h_prev更好，因为是跟上一时刻的 hidden state 进行线性组合

Python

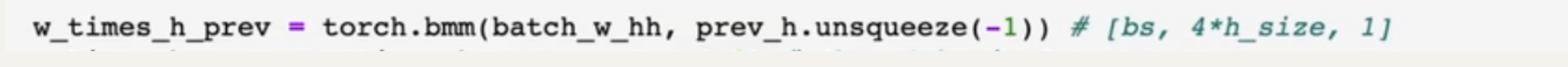

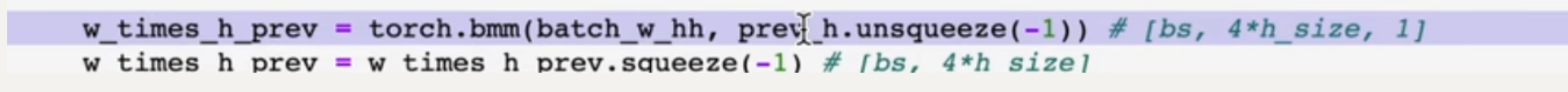

w_times_h_prev = torch.bmm(batch_w_hh,h_prev.unsqueeze(-1))
# [bs,4*h_size,1]
w_times_h_prev = w_times_h.squeeze(-1) # [bs,4*h_size]

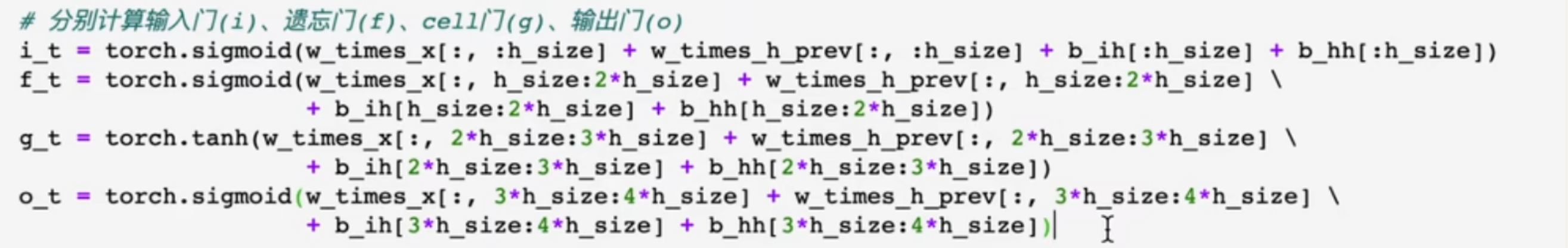

接下来，分别算出输入门、遗忘门、cell和输出门

也就是 i、f、g、o

Text Only

# 分别计算输入门(i)、遗忘门(f)、cell门(g)、输出门(o)

首先计算$i_t$，根据公式：

$i_t = \sigma(W_{ii}x_t + b_{ii} + W_{hi}h_{t-1}+b_{ii})$

i_t 是 $Wx$的第一部分结果+$b$+$Wh$的第一部分结果+$b$

（1）首先 w_times_x的第一部分结果取出来

（2） w_times_x的结果是 batch size ×4倍的hidden size

batch size这一维度全部拿出来
hidden size这一维只拿第一部分的 hidden size

w_times_x 是一个大的拼起来的结果，目前只需要取前 $\frac{1}{4}$：

Python

i_t = w_times_x[:,:h_size]+

后面 w_times_h_prev也是取前 $\frac{1}{4}$ ：

Python

i_t = w_times_x[:,:h_size]+w_times_h_prev[:,:h_size]+

还有两个偏置$b_{ih}$和$b_{hh}$也是一样的，只取前 $\frac{1}{4}$ ：

Python

i_t = w_times_x[:,:h_size]+w_times_h_prev[:,:h_size]+b_ih[:h_size]+b_hh[:h_size]

最后还有非线性激活函数 $\sigma$，在前面加上 torch.sigmoid

以上是 $i_t$

输入门的计算= w乘以x的前四分之一部分， w乘以h prev也是前四分之一部分，然后两个bias加起来，经过一个 非线性激活函数 sigmoid 就得到输入门

接下来遗忘门

遗忘门也是类似的，同样也是 sigmoid，直接复制

但是遗忘门不是前四分之一

Python

i_t = torch.sigmoid(w_times_x[:,:h_size]+w_times_h_prev[:,:h_size]+b_ih[:h_size]+b_hh[:h_size])

i_t = torch.sigmoid(w_times_x[:,:h_size]+w_times_h_prev[:,:h_size]+b_ih[:h_size]+b_hh[:h_size])

而是前四分之一 到二分之一的部分：

Python

w_times_x[:,h_size:2*h_size]

即，

Python

f_t = torch.sigmoid(w_times_x[:,h_size:2*h_size]+w_times_h_prev[:,h_size:2*h_size]+b_ih[h_size:2*h_size]+b_hh[h_size:2*h_size])

hidden size 到 2倍的hidden size

以上是遗忘门

接下来，细胞门 $g_t $：

细胞门$g_t$也是类似的，只不过当前 sigmoid 替换成了tanh函数

所以继续复制下来，再改，就可以计算出细胞状态 $g_t$ ：

Python

g_t = torch.tanh(w_times_x[:,2*h_size:3*h_size]+w_times_h_prev[:,2*h_size:3*h_size]+b_ih[2*h_size:3*h_size]+b_hh[2*h_size:3*h_size])

gt是二倍的hidden size 到 三倍的 hidden size这个区间

同样后面的偏置也是一样的

换一个区间，然后非线性激活函数改成 tanh函数

最后是$o_t$，输出门：

tanh函数 换成 sigmoid函数
最后区间是最后的四分之一，可以写成 3倍的hidden size到4倍的hidden size

Python

o_t = torch.sigmoid(w_times_x[:,3*h_size:4*h_size]+w_times_h_prev[:,3*h_size:4*h_size]+b_ih[3*h_size:4*h_size]+b_hh[3*h_size:4*h_size])

或者直接 w_times_x[:,3*h_size:] ：3倍的 hidden size，4可以省略

以上是所有的 i、f、g、o

写完了 $i、f、g、o$，接下来写细胞状态 $c_t、 h_t$

$c_t$怎么写呢？

$c_t$ 直接是元素相乘，实现的时候不用 $c_t$，用$\mathrm{prev_c}$

因为现在用 for循环迭代

要保证下一时刻$\mathrm{prev_c}$的量是存在的，用$\mathrm{prev_c}$表示$c_t$

那$prev_c$= $f_t× c_{t-1}加上 i_t×g_t \iff f_t×prev_ c + i_t× g_t$

以上是对 $prev_c$ 的更新

Python

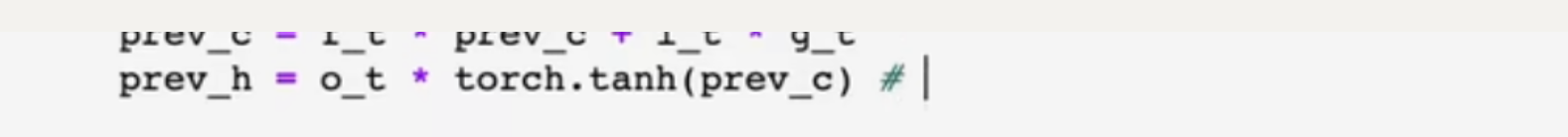

prev_c = f_t * prev_c + i_t * g_t

有了 prev_c以后就能计算 prev_h

$prev_h$ 就是当前时刻 LSTM的输出
按照公式就是 $输出门 × tanh 细胞状态$

Python

prev_h = o_t * torch.tanh(prev_c)

以上是对 $c$和 $h$ 的更新

有了 $h$以后，就可以对输出矩阵也更新一下，把每一时刻的隐藏层状态存储，存到 output 矩阵中：

Python

output[:,t,:] = prev_h

以上是所有自定义 LSTM 函数的实现

现在返回：

第一个返回值是输出序列
第二个返回值是两个状态构成的元组，这两个状态分别是 最后一个时刻的输出 和 最后一个时刻的细胞状态

Python

return output,(prev_h,prev_c)

以上是不带 projection的自定义LSTM

接下来测试

测试就是把 LSTM layer的4个参数取出来，然后喂入到自定义 LSTM函数中，然后对比结果

（1）实例化LSTM 算子，传入input parameters

首先把函数签名复制下来：

input还是input
initial state就是h0和c0，就是之前初始化的h0和c0

Python

lstm_forward(input,(h0,c0),w_ih,w_hh,b_ih,b_hh)

w_ih就用之前pytorch中实例化的lstm layer的参数拿出来

就是lstm_layer.参数

即，

Text Only

lstm_forward(input,(h0,c0),lstm_layer.weight_ih_l0,w_hh,b_ih,b_hh)

w_hh也是一样的，后面还有两个偏置，最后实例化的自定义 LSTM 函数：

Python

lstm_forward(input,
             (h0,c0),
             lstm_layer.weight_ih_l0,
             lstm_layer.weight_hh_l0,
             lstm_layer.bias_ih_l0,
             lstm_layer.bias_hh_l0)

实例化好自定义 LSTM 算子以后，定义变量接收输出

复制前面的变量名，加后缀 custom

加后缀 custom，表示自定义的LSTM

Python

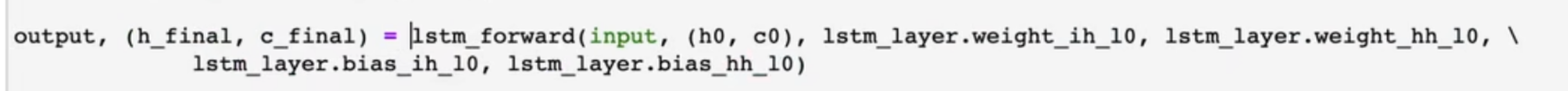

output_custom,(h_finall_custom,c_finall_custom) = lstm_forward(
    input,
    (h0,c0),
    lstm_layer.weight_ih_l0,
    lstm_layer.weight_hh_l0,
    lstm_layer.bias_ih_l0,
    lstm_layer.bias_hh_l0)

接下来对比前面的 output 和自定义实现的 output_custom，查看是不是一致用torch.allclose()

Python

print(torch.allclose(output,output_custom))
print(torch.allclose(h_finall,h_finall_custom))
print(torch.allclose(c_finall,c_finall_custom))

输出三个True

LSTM 全部代码¶

Python

import torch
import torch.nn as nn
import torch.nn.functional as F

Python

# 定义常量
bs,T,i_size,h_size = 2,3,4,5
# proj_size
input = torch.randn(bs,T,i_size) # 输入序列
c0 = torch.randn(bs,h_size)  # 初始值不需要训练
h0 = torch.randn(bs,h_size)

Python

# 调用官方LSTM API
lstm_layer = nn.LSTM(i_size,h_size,batch_first=True)
output,(h_finall,c_finall) = lstm_layer(input,(h0.unsqueeze(0),c0.unsqueeze(0)))

for k,v in lstm_layer.named_parameters():
    print(k,v.shape)

OUT：

Text Only

weight_ih_l0 torch.Size([20, 4])
weight_hh_l0 torch.Size([20, 5])
bias_ih_l0 torch.Size([20])
bias_hh_l0 torch.Size([20])

Python

# 自己写一个LSTM
def lstm_forward(input,initial_states,w_ih,w_hh,b_ih,b_hh):
    # 以上写好了 函数签名
    h0,c0 = initial_states #初始状态
    bs,T,i_size = input.shape
    h_size = w_ih.shape[0] // 4

    prev_h = h0
    prev_c = c0
    batch_w_ih = w_ih.unsqueeze(0).tile(bs,1,1)
    batch_w_hh = w_hh.unsqueeze(0).tile(bs,1,1)

    output_size = h_size
    output = torch.zeros(bs,T,output_size) # 输出序列

    for t in range(T):
        x = input[:,t,:]  # 当前时刻的输入向量，[bs,i_size]

        w_times_x = torch.bmm(batch_w_ih,x.unsqueeze(-1))  #[bs,4*h_size,1]
        w_times_x = w_times_x.squeeze(-1)  # [bs,4*h_size]

        w_times_h_prev = torch.bmm(batch_w_hh,prev_h.unsqueeze(-1))  #[bs,4*h_size,1]
        w_times_h_prev = w_times_h_prev.squeeze(-1)  # [bs,4*h_size]

        # 分别计算 输入门(i)，遗忘门(f)，cell门(g)，输出门(o)
        i_t = torch.sigmoid(w_times_x[:,:h_size] + w_times_h_prev[:,:h_size]+b_ih[:h_size]+b_hh[:h_size])
        f_t = torch.sigmoid(w_times_x[:,h_size:2*h_size] + w_times_h_prev[:,h_size:2*h_size]+
                            b_ih[h_size:2*h_size]+b_hh[h_size:2*h_size])
        g_t = torch.tanh(w_times_x[:,2*h_size:3*h_size] + w_times_h_prev[:,2*h_size:3*h_size]+
                            b_ih[2*h_size:3*h_size]+b_hh[2*h_size:3*h_size])
        o_t = torch.sigmoid(w_times_x[:,3*h_size:4*h_size] + w_times_h_prev[:,3*h_size:4*h_size]+
                            b_ih[3*h_size:4*h_size]+b_hh[3*h_size:4*h_size])


        prev_c = f_t * prev_c + i_t * g_t
        prev_h = o_t * torch.tanh(prev_c)

        output[:,t,:] = prev_h

    return output,(prev_h,prev_c)

output_custom,(h_finall_custom,c_finall_custom) = lstm_forward(input,(h0,c0),lstm_layer.weight_ih_l0,
                                                               lstm_layer.weight_hh_l0,
                                                               lstm_layer.bias_ih_l0,lstm_layer.bias_hh_l0)

Python

print(torch.allclose(output,output_custom))
print(torch.allclose(h_finall,h_finall_custom))
print(torch.allclose(c_finall,c_finall_custom))

OUT：

Text Only

True
True
True

LSTMP¶

要解决的问题：

什么是 projection呢
如果要写 projection，需要怎么改造？

官方 api实现 LSTMP¶

注意看参数变化

调用官方 api 需要加一个量 proj_size

proj size 等于多少呢？

一般 projection size比hidden size小

即要对hidden state进行压缩，压缩肯定是要往小的维度压缩

如果hidden size等于5的话，那projection size就设置成3，比hidden size小一点就好，以上实现了 projection layer

现在再来看 lstm layer的参数输出

传入proj size以后，还要改变h0

因为如果LSTM带了projection的话

则h实际上是要压缩的，维度不再是h_size；而是projection_size，所以 h_0也要改一下

projection的作用实际上就是对 h0进行一个压缩，接下来查看模型参数：

相比于lstm，lstmp多了一个结果：weight_hr_l0 ，这个参数就是对 hidden state 进行压缩

hidden state的大小实际变成了3，不再是5

接下来，打印output.shape和h_finall.shape、c_finall.shape

可以看到lstmp的output shape是2×2×3的，不是 2×3×5 ，因为对输出进行了压缩

h_finall和c_finall分别是 1×2×3 和 1×2×5的

可以看到 h_finall的大小也变成了3，但是c的大小仍然是5

理由：只对输出进行了压缩，不会对细胞状态进行压缩

以上是projection的原理，

自定义 LSTMP 代码实现¶

接下来修改自定义函数：

多了一个projection参数，所以签名中加入w_hr 并且设置默认为None

如果是None的话，就是一个普通的lstm
如果不是None 就是带有projection的

新加入参数以后，后续需要做哪些修改呢？

首先对output size做一个判断，如果有projection size，output size 就不是 h size

Python

if w_hr is not None:

要判断，首先需要找到projection size，简写为p_size：

Python

p_size,_ = w_hr.shape[0]

它是w_hr的第0维

红框就是projection size，然后 output size等于 p_size

Python

output_size = p_size

如果 else的话，output size就等于 h size

Python

else:
    output_size = h_size

全部的代码：

以上是引入projection以后做的改变

另外 w_hr，同样要引入batch的维度

同样引入batch的维度，但是这时候，形状就是 bs×p_size ×h_size

这是对output size做的变更

因为引入了projection，所以output大小是变小了

那么接下来要变更哪里呢？

现在引入了projection之后，这里的hidden_size是变小的，已经变成了 projection_size
也就是说 w_times_h_prev大小仍然是：bs×4倍的hidden size

但它是怎么得到呢？

它是 $batch\_w\_hh$ (bs×4倍的hidden size再乘以p size)，再跟 $prev\_h$ (p_size)进行相乘，然后p_size这个维度就消掉了
最终，得到 $\mathrm{batch\_size × 4*hidden\_size}$

batch_w_hh.shape = torch.Size([2, 20, 3])
prev_h.shape = torch.Size([2, 3])
w_times_h_prev.shape = torch.Size([2, 20, 1])
h_size = 5
bs = 2
proj_size = 3

如果引入了 projection，需要在得到的prev_h这里，进行压缩

现在 prev_h这里，大小是 bs×h_size

但输出的h 要是 p_size的，所以要进行一个压缩

同样，如果 w_hr不是None的话，就要做projection，要对 prev_h进行一个压缩

压缩原理仍然是用，矩阵相乘的算法

用压缩矩阵 w_hr跟prev_h相乘，需要对 prev_h进行扩一维，最后一个维度扩一维

Python

if w_hr is not None:# 做projection
    prev_h = torch.bmm(batch_w_hr,prev_h.unsqueeze(-1))

这样 prev_h的维度就变成了 bs×p_size×1

把这个1，最后再去掉

Python

if w_hr is not None:# 做projection
    prev_h = torch.bmm(batch_w_hr,prev_h.unsqueeze(-1))
    # [bs,p_size,1]
    prev_h = prev_h.squeeze(-1) # bs× p_size

以上实现了projection

lstm projection的原理，会对输出状态进行一个压缩，然后整个 output的维度就变小了，另外引入projection，整个计算量都是变小的

batch_w_hh：batch size× 4倍的hidden size× hidden size

→ 变成了 4倍的hidden_size × p_size

所以它的参数数目是降低的，运算量是降低的
另外 prev_c的维度是没有变得，仍然是 hidden_size
但是prev_h的维度是降低的

以上在自定义的 lstm forward 引入了 projection

接下来继续测试，并且把 weight_hr_l0传入进来，得到带有projection的自定义函数

接下来进行测试，查看结果是否一致。

lstmp 简单来说：

对输出的状态，也就是prev_h进行压缩，使得整个LSTM网络，运算量和参数量都有减小

主要是w_hh 权重的维度是有降低的，运算量也是减少的

LSTMP的全部代码¶

Python

# 定义常量
bs,T,i_size,h_size = 2,3,4,5
proj_size = 3
input = torch.randn(bs,T,i_size) # 输入序列
c0 = torch.randn(bs,h_size)  # 初始值不需要训练
h0 = torch.randn(bs,proj_size)

Python

# 调用官方LSTM API
lstm_layer = nn.LSTM(i_size,h_size,batch_first=True,proj_size = proj_size)
output,(h_finall,c_finall) = lstm_layer(input,(h0.unsqueeze(0),c0.unsqueeze(0)))

print(output.shape,h_finall.shape,c_finall.shape)

for k,v in lstm_layer.named_parameters():
    print(k,v.shape)

Text Only

torch.Size([2, 3, 3]) torch.Size([1, 2, 3]) torch.Size([1, 2, 5])
weight_ih_l0 torch.Size([20, 4])
weight_hh_l0 torch.Size([20, 3])
bias_ih_l0 torch.Size([20])
bias_hh_l0 torch.Size([20])
weight_hr_l0 torch.Size([3, 5])

Python

# 自己写一个LSTM
def lstm_forward(input,initial_states,w_ih,w_hh,b_ih,b_hh,w_hr=None):
    # 以上写好了 函数签名
    h0,c0 = initial_states #初始状态
    bs,T,i_size = input.shape
    h_size = w_ih.shape[0] // 4

    prev_h = h0
    prev_c = c0
    batch_w_ih = w_ih.unsqueeze(0).tile(bs,1,1)
    batch_w_hh = w_hh.unsqueeze(0).tile(bs,1,1)

    if w_hr is not None:
        p_size = w_hr.shape[0]
        output_size = p_size
        batch_w_hr = w_hr.unsqueeze(0).tile(bs,1,1)  # [bs,p_size,h_size]
    else:
        output_size = h_size

    output = torch.zeros(bs,T,output_size) # 输出序列

    for t in range(T):
        x = input[:,t,:]  # 当前时刻的输入向量，[bs,i_size]

        w_times_x = torch.bmm(batch_w_ih,x.unsqueeze(-1))  #[bs,4*h_size,1]
        w_times_x = w_times_x.squeeze(-1)  # [bs,4*h_size]

        w_times_h_prev = torch.bmm(batch_w_hh,prev_h.unsqueeze(-1))  #[bs,4*h_size,1]
        w_times_h_prev = w_times_h_prev.squeeze(-1)  # [bs,4*h_size]

        # 分别计算 输入门(i)，遗忘门(f)，cell门(g)，输出门(o)
        i_t = torch.sigmoid(w_times_x[:,:h_size] + w_times_h_prev[:,:h_size]+b_ih[:h_size]+b_hh[:h_size])
        f_t = torch.sigmoid(w_times_x[:,h_size:2*h_size] + w_times_h_prev[:,h_size:2*h_size]+
                            b_ih[h_size:2*h_size]+b_hh[h_size:2*h_size])
        g_t = torch.tanh(w_times_x[:,2*h_size:3*h_size] + w_times_h_prev[:,2*h_size:3*h_size]+
                            b_ih[2*h_size:3*h_size]+b_hh[2*h_size:3*h_size])
        o_t = torch.sigmoid(w_times_x[:,3*h_size:4*h_size] + w_times_h_prev[:,3*h_size:4*h_size]+
                            b_ih[3*h_size:4*h_size]+b_hh[3*h_size:4*h_size])


        prev_c = f_t * prev_c + i_t * g_t
        prev_h = o_t * torch.tanh(prev_c)

        if w_hr is not None: # 做projection
            prev_h = torch.bmm(batch_w_hr,prev_h.unsqueeze(-1)) # [bs,p_size,1]
            prev_h = prev_h.squeeze(-1) # bs× p_size


        output[:,t,:] = prev_h

    return output,(prev_h,prev_c)

output_custom,(h_finall_custom,c_finall_custom) = lstm_forward(input,(h0,c0),lstm_layer.weight_ih_l0,
                                                               lstm_layer.weight_hh_l0,
                                                               lstm_layer.bias_ih_l0,lstm_layer.bias_hh_l0,
                                                               lstm_layer.weight_hr_l0)

Python

print(torch.allclose(output,output_custom))
print(torch.allclose(h_finall,h_finall_custom))
print(torch.allclose(c_finall,c_finall_custom))

Text Only

True
True
True

add_circle2024-12-21 14:24:29update2024-12-23 22:08:56

LSTM¶

RNNCELL¶

LSTM 官方 api¶

& RNN¶

LSTM 图示¶

LSTM 有哪些门？¶

api 对应到图、数学公式¶

torch.nn.LSTM¶

LSTM和LSTMP的原理与源码实现¶

自定义 LSTM 实现¶

LSTM 全部代码¶

LSTMP¶

官方 api实现 LSTMP¶

自定义 LSTMP 代码实现¶

LSTMP的全部代码¶

`api` 对应到图、数学公式¶
