4种位置编码

约 531 个字 87 行代码 9 张图片 预计阅读时间 4 分钟

  • 一维绝对位置编码
  • 一维可学习位置编码
  • 二维相对偏置位置编码
  • 二维绝对位置编码
  • 旋转位置编码

位置编码为什么是三角函数形式的？

  1. 最直观的编码方式是从0到sequence length，但是无界
  2. 用 \(\frac{1}{sequence\_length}\) 改变了词与词之间的相对位置
  3. 二进制编码，d model通常设置为512,2的512次方能编码完 max sequence length个位置，但是是离散的
  4. 连续，带有周期性的三角函数位置编码，类似二进制，低位变化快，高位变化慢

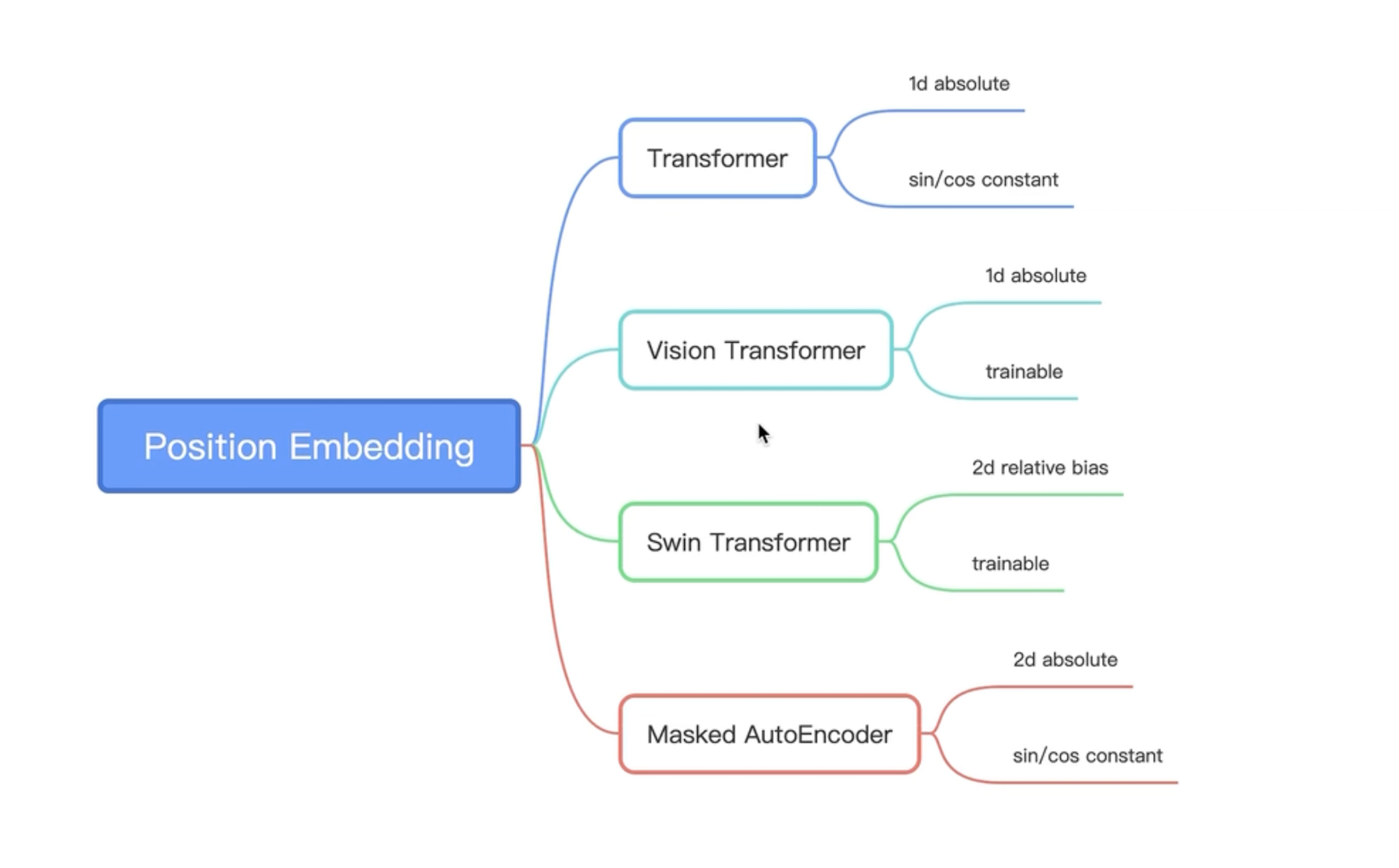

【46、四种Position Embedding的原理与PyTorch手写逐行实现（Transformer/ViT/Swin-T/MAE）-哔哩哔哩】

image-20241117170228318

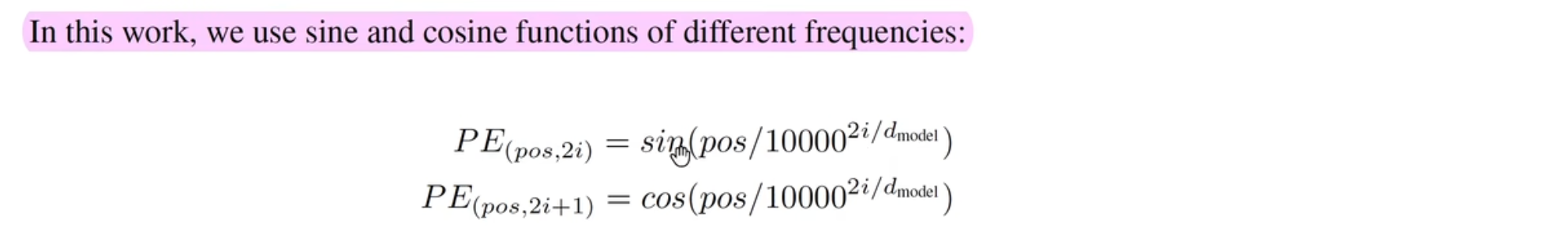

原始Transformer的位置编码 ：一维绝对、常数位置编码

image-20241117170648419

pos：句子中词的位置（0-max sequence length）

i：词嵌入位置（0—255）

1D绝对位置编码，常数不需要训练

代码实现：

(类写法)

Python
import torch
import torch.nn as nn
import torch.nn.functional as F

class SinCosPositionEmbedding(nn.Module):
    def __init__(self, max_sequence_length,model_dim):
        super().__init__()
        self.max_sequence_length = max_sequence_length
        self.model_dim = model_dim
    def forward(self):
        pe = torch.zeros(self.max_sequence_length,self.model_dim)
        pos_mat = torch.arange(self.max_sequence_length).reshape(-1,1)
        i_mat = torch.pow(10000,
                          torch.arange(0,self.model_dim,2).reshape(1,-1)/self.model_dim
                          )

        pe[:,0::2] = torch.sin(pos_mat/i_mat)
        pe[:,1::2] = torch.cos(pos_mat/i_mat)

        return pe
print(SinCosPositionEmbedding(max_sequence_length=8,model_dim=4).forward())

（函数写法）

Python
def position_sincos_embedding(max_sequence_length,model_dim):
    assert model_dim%2 == 0,"wrong dimension"
    pe_table = torch.zeros(max_sequence_length,model_dim)
    pos_mat = torch.arange(max_sequence_length).reshape(-1,1)
    i_mat = torch.pow(
        10000,
        torch.arange(0,model_dim,2)/model_dim
    )
    pe_table[:,0::2]=torch.sin(pos_mat/i_mat)
    pe_table[:,1::2]=torch.cos(pos_mat/i_mat)
    return pe_table

# Transformer论文 一维绝对位置编码
if __name__=="__main__":
    max_sequence_length = 8
    model_dim = 4
    pe_table = position_sincos_embedding(max_sequence_length,model_dim)
    print(pe_table)

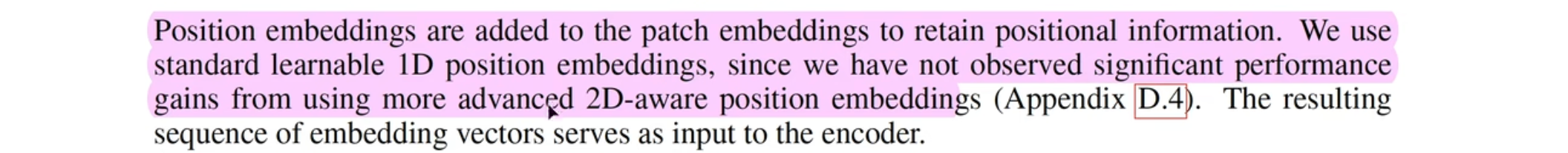

ViT 1维绝对的可学习的位置编码

image-20241117173149421

标准的、可学习的一维位置编码；二维的位置编码并没有带来更好的效果

Python
def create_1d_absolute_trainable_embeddings(max_sequence_length,model_dim):
    pe = nn.Embedding(max_sequence_length,model_dim)
    nn.init.constant_(pe.weight,0.)

    return pe

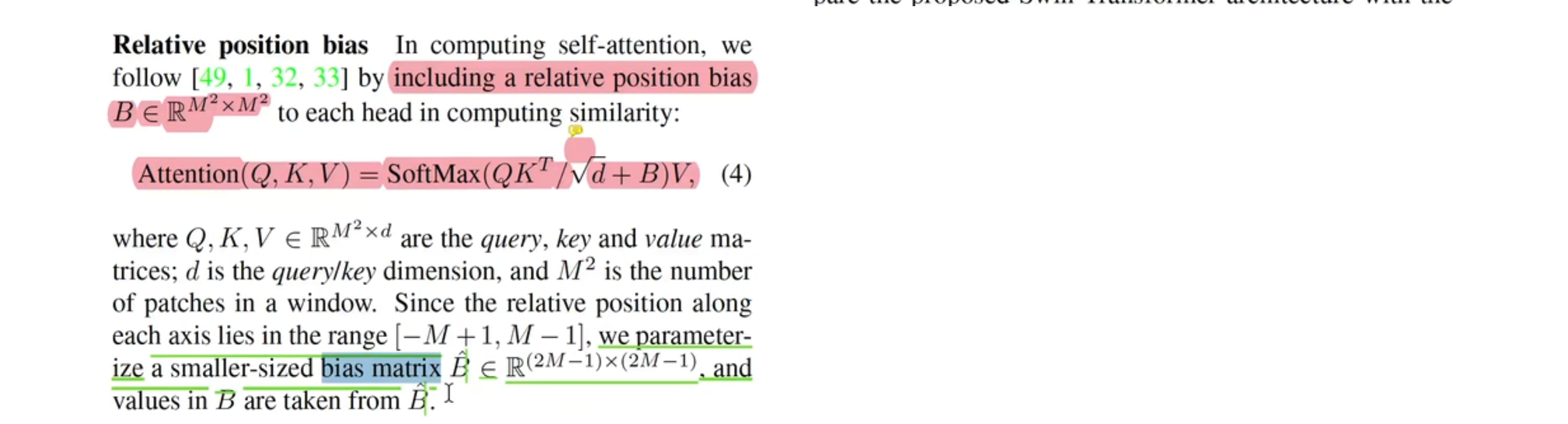

SwinTransformer 2维的、相对的、基于位置偏差可训练的位置编码

image-20241117174359681

  • 相对位置编码、可学习的、相对位置偏差加到每一个头上
  • \(QK^T\) 的维度是 \(序列长度 × 序列长度\)，所以B的形状也是 \(序列长度 × 序列长度\)
  • 考虑head，那么形状是 \(num\_head \times L \times L\)
  • 由于是可学习的，要计算两两Patch的偏差，\(Position\_bias\)，把\(bias\)当成索引，从\(bias\_matrix\)里查找到\(learnable \_ vector\)，即可学习的向量
  • 可以看到 偏差矩阵是 \(\hat{B} \in \mathbb{R}^{(2M-1) \times (2M-1)}\)

代码：

  • 首先，由于是二维的，所以既要考虑横轴，又要考虑纵轴

  • 二维、相对的、基于bias的、可训练的位置编码 create_2d_relative_bias_trainable_embeddings

Python
def create_2d_relative_bias_trainable_embeddings(n_head,height,width,dim):
    # width:5,[0,1,2,3,4],bias=[-width+1,width-1],2*width-1
    # height:5,[0,1,2,3,4],bias=[-height+1,height-1],2*height-1

    position_embedding = nn.Embedding((2*width-1)*(2*height-1),n_head)
    nn.init.constant_(position_embedding.weight,0.)

    def get_relative_position_index(height,width):
        m1,m2 = torch.meshgrid(torch.arange(height),torch.arange(width))
        coords = torch.stack(m1,m2) #[2,height,width]
        coords_flatten = torch.flatten(coords,1) #[2,height*width]

        # 把偏差变成正数，然后从position_embedding中按索引取值
        relative_coords_bias = coords_flatten[:,:,None]-coords_flatten[:,None,:] # [2,height*width,height*width]

        relative_coords_bias[0,:,:] += height-1
        relative_coords_bias[1,:,:] += width-1

        # A:2d,B:1d,B[[i*cols+j] = A[i,j]
        relative_coords_bias[0,:,:] *= relative_coords_bias[1,:,:].max()+1

        return relative_coords_bias.sum(0) # [height*width,height*width]
    relative_position_bias = get_relative_position_index(height,width)
    bias_embedding = position_embedding(torch.flatten(relative_position_bias)).reshape(height*width,height*width,n_head) #[height*width,height*width,n_head]

    bias_embedding = position_embedding.permute(2,0,1).unsqueeze(0) # [1,n_head,height*width,height*width]

    return bias_embedding

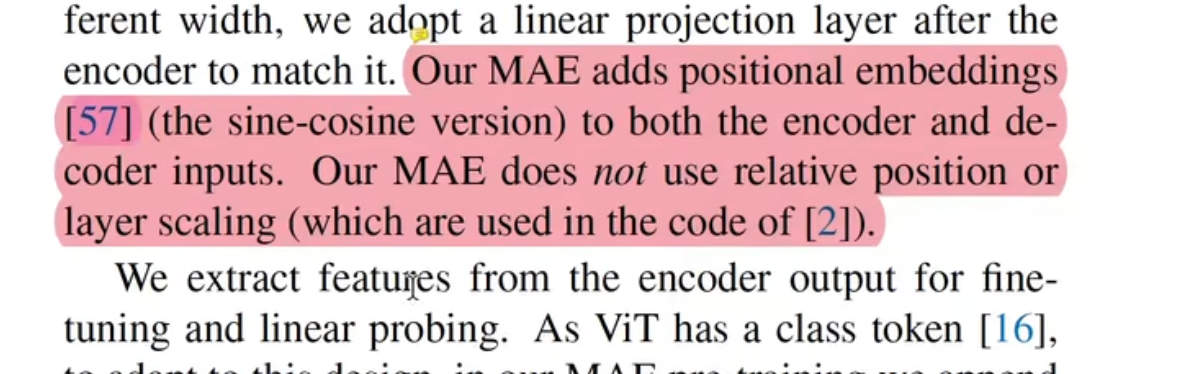

MAE中的位置编码

附录部分

image-20241125101957652

  • sin、cos位置编码
  • 没有相对位置或者Layer scaling
  • 二维的、绝对的 sin cos embedding
Python
# 4.2d absolute constant sincos embedding
# Masked AutoEncoder 论文
def create_2d_absolute_sincos_embeddings(height,width,dim):
    assert dim%4 ==0,"wrong dimension!"
    position_embedding = torch.zeros(height*width,dim)
    m1,m2 = torch.meshgrid(torch.arrange(height,dtype=torch.float),torch.arrange(width,dtype=torch.float))
    coords = torch.stack(m1,m2)  # [2,height*width]

    height_embedding = create_1d_absolute_sincos_embeddings(torch.flatten(coords[0]),dim//2)  # [height*width,dim//2]
    width_embedding = create_1d_absolute_sincos_embeddings(torch.flatten(coords[1]),dim//2)  # [height*width,dim//2]

    position_embedding[:,:dim//2] = height_embedding
    position_embedding[:,:dim//2] = width_embedding

    return position_embedding

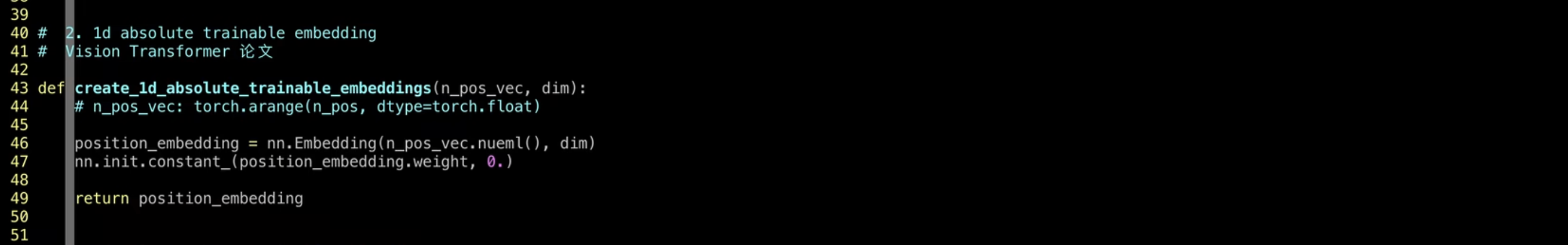

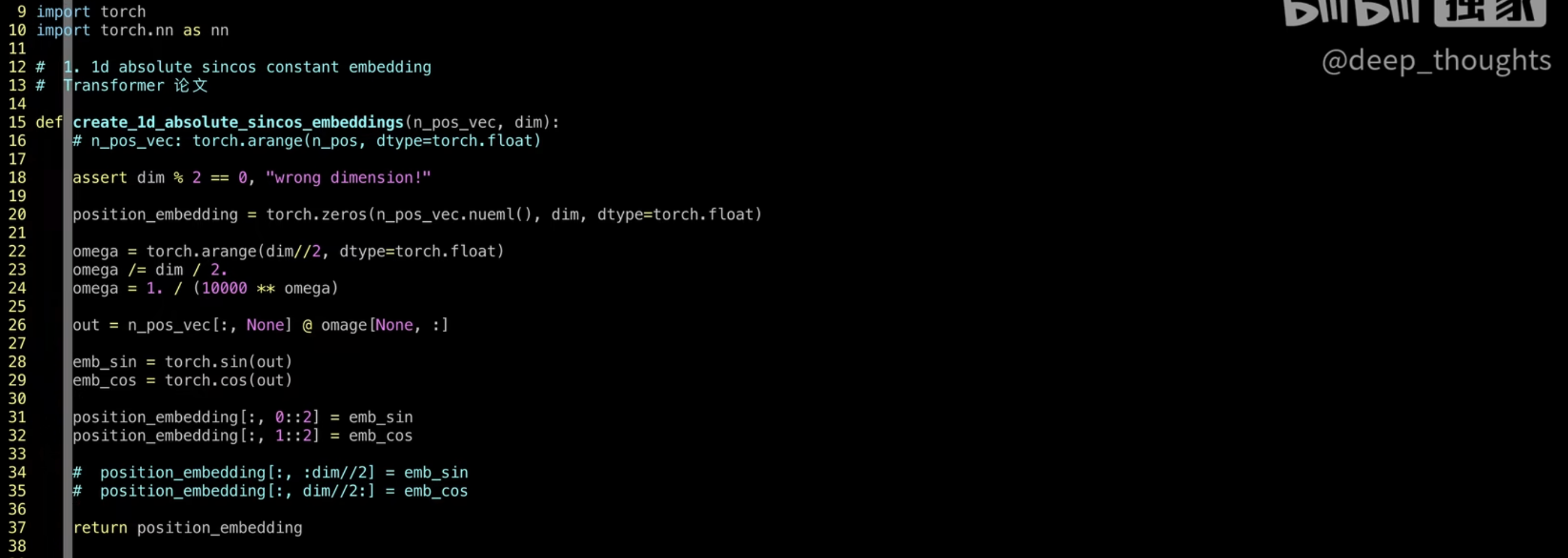

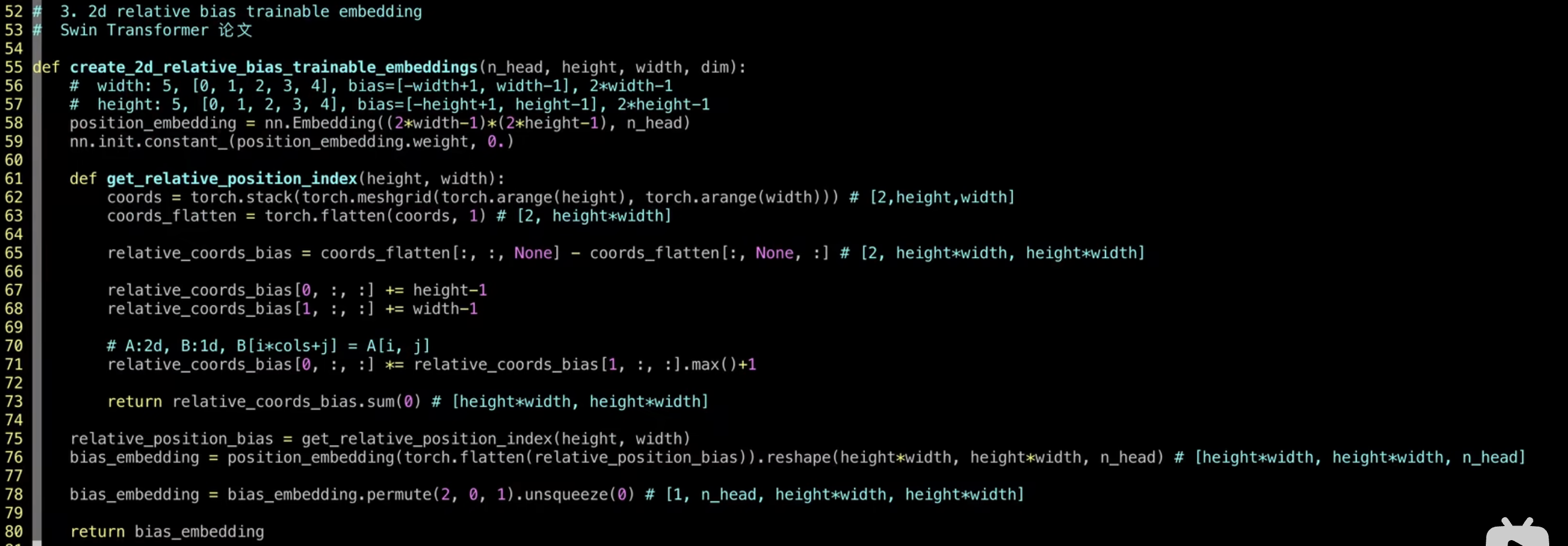

全部代码

image-20241125103456704

image-20241125103519421

image-20241125103552862

image-20241125103632410

  • 旋转位置编码
