CVP2024

EMCAD:用于医学图像分割的有效的多尺度卷积注意力解码

简介

既高效又有效的解码机制在医学图像分割中至关重要,尤其是在计算资源有限的场景中,然而这些解码机制通常具有高计算成本,直接点明了本文要解决的问题是什么,依然是一个复杂度的问题

为了解决这一个问题,引入了EMCAD, 一种新的高效多尺度卷积注意力解码器MSCAM,旨在优化性能和计算效率

从这一句话中,获取两个关键点:

• 第一个:模型的核心是多尺度卷积和注意力
• 第二个:提高了性能和计算效率

回顾:

改进的注意力机制,常用的动机描述:

(1)复杂度

(2)局部性

(3)全局性

(4)稀疏性

(5)多尺度性

该模型匹配了三个点

(1)多尺度

(2)卷积 →局部性

(3)注意力 → 全局性

EMCAD利用独特的多尺度深度卷积块,通过多尺度卷积显著增强特征图,EMCAD还采用了通道空间和分组大内核的门控注意力机制,这些机制在捕捉复杂的空间关系同时专注于显著区域方面非常有效

通过采用组合,分组和深度卷积,EMCAD非常高效且可扩展性良好

这一部分作者提到了它们模型的组件以及它们的作用,组件:

• 通道注意力
• 空间注意力
• 门控注意力机制
• 分组卷积
• 深度卷积

曾经被证明有效的模块全都给堆上来了

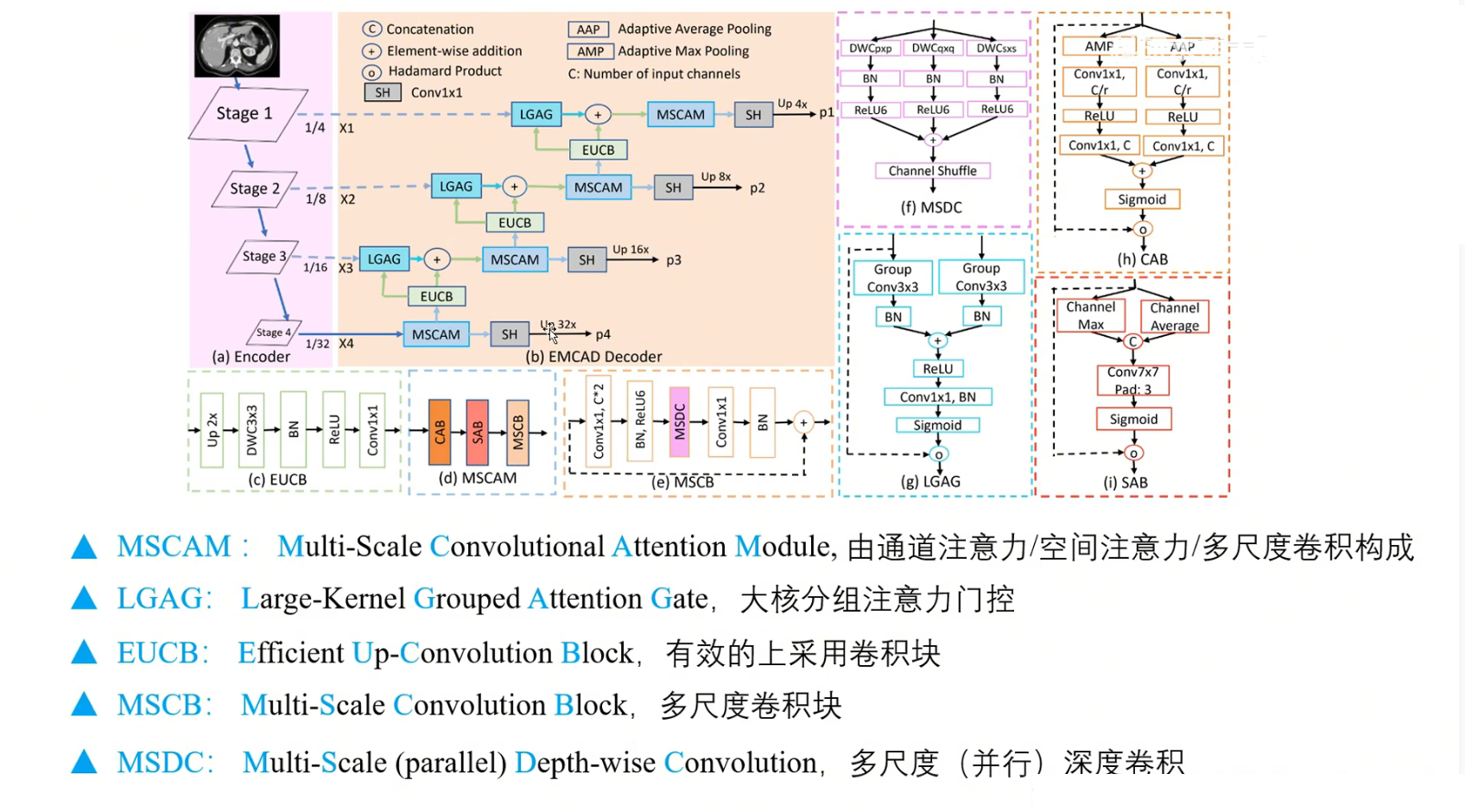

模型图

整体是UNet风格:

编码器提取图像的多尺度特征

解码器对特征进一步处理,并逐步融合多尺度特征表示

更具体的来说,使用了4个MSCAM来细化,从编码器的四个尺度中提取的特征,也就是 $x_1,x_2,x_3,x_4$

MSCAM只产生一个输出,但是输送到两个不同的模块:

①第一个就是SH,它将会生成当前阶段的一个分割图表示

②第二个是EUCB,用来上采样的,将MSCAM的输出恢复到和上一个尺度相同的shape大小,然后将它们共同汇入到LGAG模块中进行融合

最后一个阶段的预测图P4,最后作为解码器的输出

重点

纵观整个解码器,要关注的核心有三点:

• 第一个编码器提取的不同尺度特征应当如何进一步细化?

答案 : MSCAM

• 第二个不同尺度的特征应当如何有效的融合

答案 : LGAG

• 第三解码器的输出应当如何有效的集成不同尺度的特征?比如 $p_1,p_2,p_3,p_4$

答案: SH

在这个解码器中,作者只将最后一个阶段的预测图, $p_4$ 作为最终的输出

解析

PART01:MACAM

MSCAM如何细化解码器所提取的特征?

MSCAM是这篇论文中的核心特征提取模块

看图(d)MSCAM包含三个部分:

(1) CAB通道注意力

(2)SAB空间注意力

(3)MSCB多尺度卷积block

图(h) CAB通道注意力

CAB为每个通道分配不同的重要性权重,从而强调更相关的特征,同时抑制不太有用的特征,这是通道注意力的核心思想

这里作者也是这样的,从空间维度上,运用一个最大池化和一个平均池化,然后通过卷积层来提取特征,最后将这两部分特征进行融合,并通过Sigmoid函数来生成权重, 从而调整输入特征的通道表示

图(i) SAB空间注意力

用于确定特征图中哪个位置是最重要的,然后增强重要位置的特征表达,所以说首先在通道维度上应用最大池化和平均池化

然后使用卷积层,将这两部分特征进行融合,接着还是Sigmoid函数生成权重,然后调整输入特征的空间位置表示

图(e) MSCB多尺度卷积块

多尺度卷积块的核心是MSDC(粉色)

图(f) MSDC 多尺度并行深度卷积

利用多个不同大小的卷积层,来增强每个位置的特征表示,但是由于深度卷积,会忽略通道之间的关系,所以说作者在MSDC之前,先升维,然后MSDC中间,通过通道洗牌操作来打乱通道;

MSDC之后,再降维,这样的话,就能够加强通道之间的依赖性关系

PART02: LGAG

第二个关键点LGAG是如何融合相邻尺度特征的

从这个解码器图中可以看到,LAGA首先接受两个输入:

①一个是编码器所提取的特征

②另外一个是下一个尺度细化过的特征.

两个输入共同输入到LGAG模块中

再来看细节图(g),这两部分的特征,先分别通过分组卷积来提取特征,然后将它们相加进行融合,最后再通过Sigmoid函数生成权重,来确定哪些信息是重要的,哪些信息是不重要的,这个筛选后的信息,再输入到MSCAM中进行进一步细化

PART03 如何进行输出的

第三个关键点是如何输出的

作者将最后一个尺度的特征图作为输出,没啥说的必要了

🚩 写在最后

通道注意力,空间注意力,多试试
